Asennus yksinkertaistunut – DALI-valaistuksenohjaus älykodissa on yhä useamman valinta

Sanna Salmela
Kaupallinen yhteistyö
Lamppukauppa Led Store Oy logoLamppukauppa Led Store OyLue lisää
Päivitetty 30.01.2025

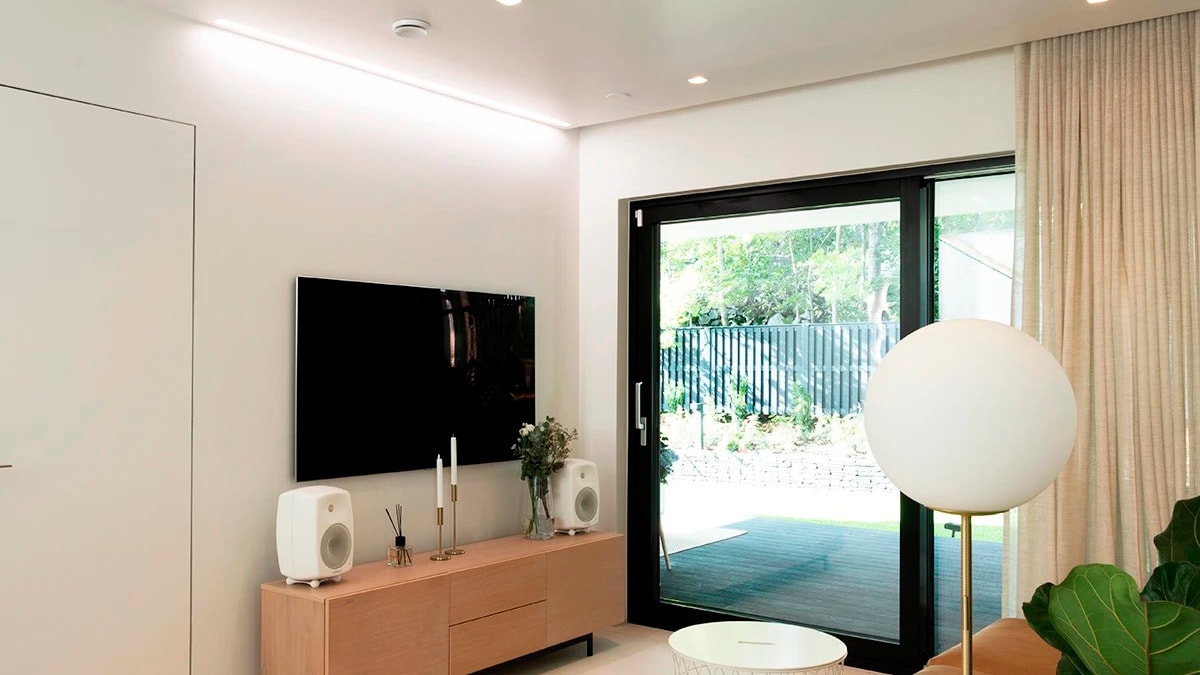

Epäsuorasti valaiseva led-nauha television taustaseinällä. LedStore.fi

DALI-järjestelmä (Digital Addressable Lighting Interface) tarjoaa tarkan ja monipuolisen valonohjauksen. Olemme huomanneet, että DALI-tekniikan käyttöönotto on muuttunut yksinkertaisemmaksi vuosien mittaan, ja sitä käytetään yhä enemmän myös yksittäisissä taloprojekteissa älyohjauksena.

‒ Aiemmin DALI-ohjelmoinnit olivat raskaampia ja työläämpiä, minkä vuoksi niitä oli kannattavaa käyttää suurissa teollisuus- ja julkitilaprojekteissa, joissa valojen automaatiosäätö oli tärkeää käytettävyyden ja sähkönsäästön vuoksi. Suosittelemme tutustumaan myös tähän vaihtoehtoon, kun pohdinnassa on kodin valaistuksenohjausjärjestelmän valinta. Markkinoilla on paljon DALI-ammattilaisia, mutta teknisesti orientoituneelle henkilölle käyttöönotto voi sujua aivan omatoimisestikin, tai kevyellä käyttöönottotuella, kertoo LedStoren yrittäjä Janne Halttu.

DALI-järjestelmän toteutus

DALIn voi toteuttaa muutamalla eri tavalla, mutta ohjauksen perusosat ovat

  • DALI-gateway / master center / bus,
  • DALI-virtalähteet
  • DALI-releet ja himmentimet
  • DALI-säätimet.

Monesti DALI-automaatioissa käytetään myös liiketunnistimia. Kaikki laitteet liitetään fyysisesti DALI-linjaan, joka on kaksinapainen johdin. Toteutustapa valikoituu sen perusteella, kuinka suuresta järjestelmästä on kyse, ja millaisia ohjaustarpeita ja käyttötarpeita kohteessa on.

DALIn etuna on tarkka ja joustava valojen ohjaus. DALI-ohjaus mahdollistaa yksittäisten valojen tai valoryhmien hienovaraisen himmennyksen ja säädön yksisävyisiin, värilämpötilasäädettäviin (CCT) sekä RGB+W+CCT-värisäädettäviin valaisimiin. Koska DALI käyttää digitaalisia signaaleja viestintään analogisten sijaan, laitteet saavat samat himmennysarvot. Näin eri valoryhmien ohjaus on erittäin toimivaa ja tarkkaa. Säätimet liittyvät DALI-kokonaisuuteen kahdella johtimella, joten pariston vaihtoja ei tarvitse DALIssa tehdä, toisin kuin langattomien järjestelmien säätimissä.

DALI-säätimiä on monenlaisia ja monen tyylisiä. Yhteistä niille on se, että ne liittyvät DALI-linjaan kahdella johtimella.

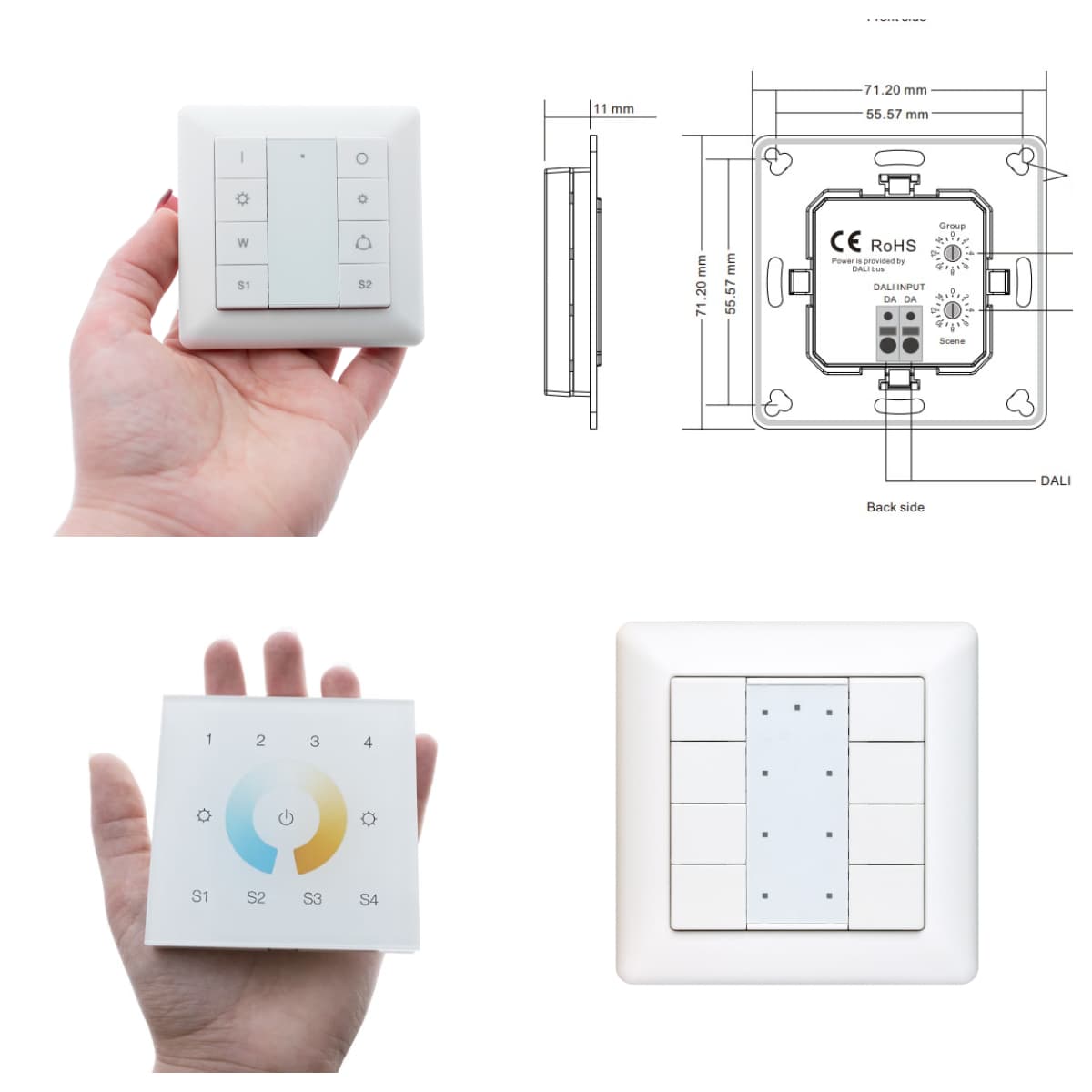

<p data-block-key="9k39w">Kuva 1: Ylhäällä värivalojen käyttö- ja himmennysohjain. Kaaviokuvassa näkyvät DALI-johdotuksen liitinpaikat. Vasemmalla alhaalla neljän valaisinryhmän värilämpötilasäädin- himmennin. Säätimen alaosassa on neljä muistipaikkaa (Save 1, 2, 3, 4). Lasilevy on kestävä ja tyylikäs säätimen pintana. Oikealla alhaalla vapaasti asetettava säädin. Jokaiselle näppäinpaikalle voidaan käyttöjärjestelmässä asettaa, minkä toiminnon se suorittaa. Säätimet ovat Lamppukauppa Led Store Oy:n maahantuomia ja myymiä.</p>
Kuva 1: Ylhäällä värivalojen käyttö- ja himmennysohjain. Kaaviokuvassa näkyvät DALI-johdotuksen liitinpaikat. Vasemmalla alhaalla neljän valaisinryhmän värilämpötilasäädin- himmennin. Säätimen alaosassa on neljä muistipaikkaa (Save 1, 2, 3, 4). Lasilevy on kestävä ja tyylikäs säätimen pintana. Oikealla alhaalla vapaasti asetettava säädin. Jokaiselle näppäinpaikalle voidaan käyttöjärjestelmässä asettaa, minkä toiminnon se suorittaa. Säätimet ovat Lamppukauppa Led Store Oy:n maahantuomia ja myymiä.

DALIn käyttöönotto

Windows-käyttäjille on maksuton ohjelmisto, jolla DALI-järjestelmän voi ottaa käyttöön ja tehdä tarvittavat automaatiot ja ajastukset valoille. Ohjelmisto on verrattaen helppo käyttää, jos sinulla on teknistä orientaatiota. Voit määrittää yksilöllisiä valaistusasetuksia, aikatauluja ja ryhmiä, jolloin valaistus säätyy tarkasti eri tilojen, tilanteiden tai vuorokaudenaikojen mukaan. Voit käyttää valoja myös seinäsäätimistä, jos ajastettu automaattiasetus ei miellytä juuri sillä hetkellä.

DALI-laitteet toimivat yhdessä valmistajasta riippumatta. DALI2 sertifiointi edellyttää tätä. Voit siis yhdistellä kokonaisuuteen tarvittaessa osia eri valmistajilta. Järjestelmän avoimuus on yksi sen vahvuuksista.

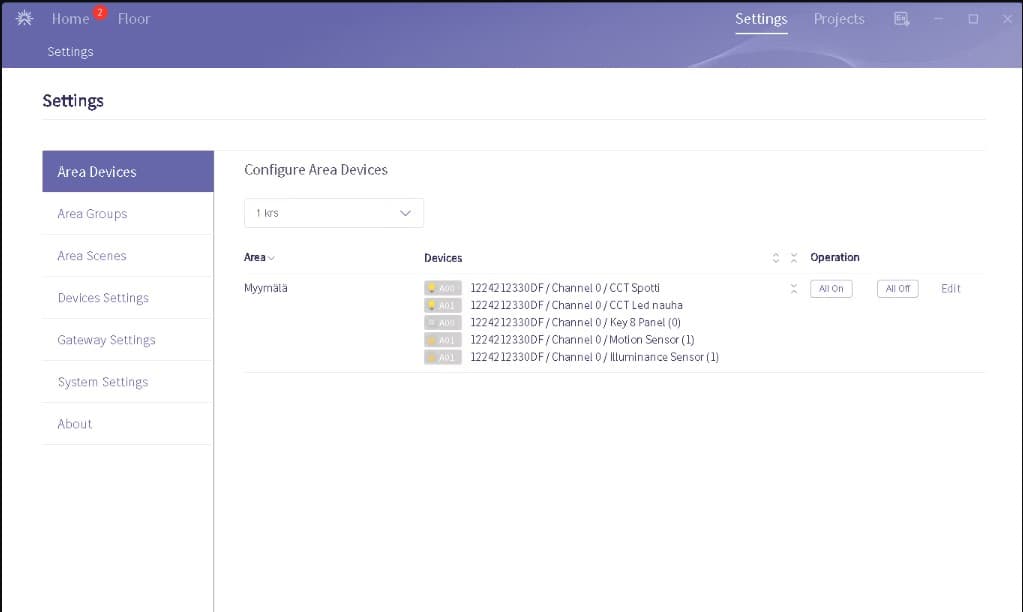

<p data-block-key="hwdch">Kuva 2: Käyttöliittymä tunnistaa ja tuo näkyviin siihen liitettävät laitteet, jotka voi otsikoida haluamallaan tavalla.</p>
Kuva 2: Käyttöliittymä tunnistaa ja tuo näkyviin siihen liitettävät laitteet, jotka voi otsikoida haluamallaan tavalla.

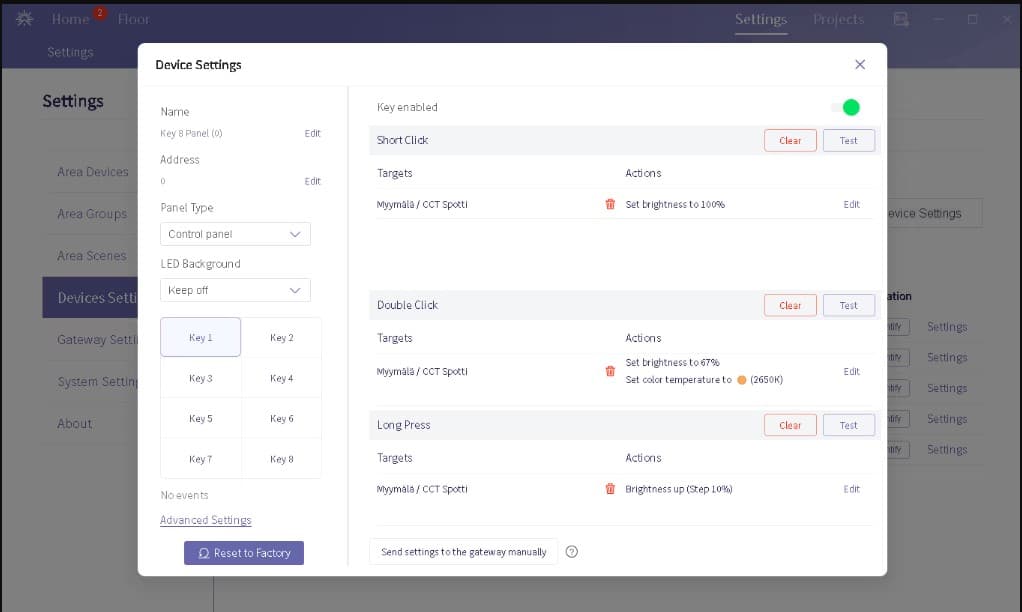

<p data-block-key="hwdch">Kuva 3: Valaisintyypit ja niihin liittyvät ohjaimet/painikkeet sekä niiden halutut automaattitoiminnot asetetaan selkeässä käyttöliittymässä.</p>
Kuva 3: Valaisintyypit ja niihin liittyvät ohjaimet/painikkeet sekä niiden halutut automaattitoiminnot asetetaan selkeässä käyttöliittymässä.

DALI toimii parhaiten, kun se suunnitellaan ja rakennetaan alusta alkaen johdotus silmällä pitäen. DALI toimii kuitenkin yhteen myös muiden, kuten Zigbeetä hyödyntävien älykotijärjestelmien kanssa, joten voit laajentaa sitä muilla järjestelmillä. Virtalähteet ja muut releet ja ohjaimet määritellään tarpeen ja ryhmittelyjen mukaan. LedStorella on laaja valikoima sertifioituja virtalähteitä 24 VDC sekä tasavirtaa käyttäville valaisimille, sekä valon lämpötilasäädöt ja värisäädöt ymmärtävät tuotteet, joten lähes jokaiseen valaisintarpeeseen löytyy oikea DALI-muuntaja/virtalähde.

Jos halutaan liittää valaisin, joka ei valmiiksi ole DALI-yhteensopiva, niin sen pariksi valikoimasta löytyy ohjauslaite, jonka avulla valaisimen tai kokonaisen valoryhmän voi muuttaa DALI-ohjauksessa toimivaksi. Tutustu LedStoren DALI-tuotevalikoimaan.

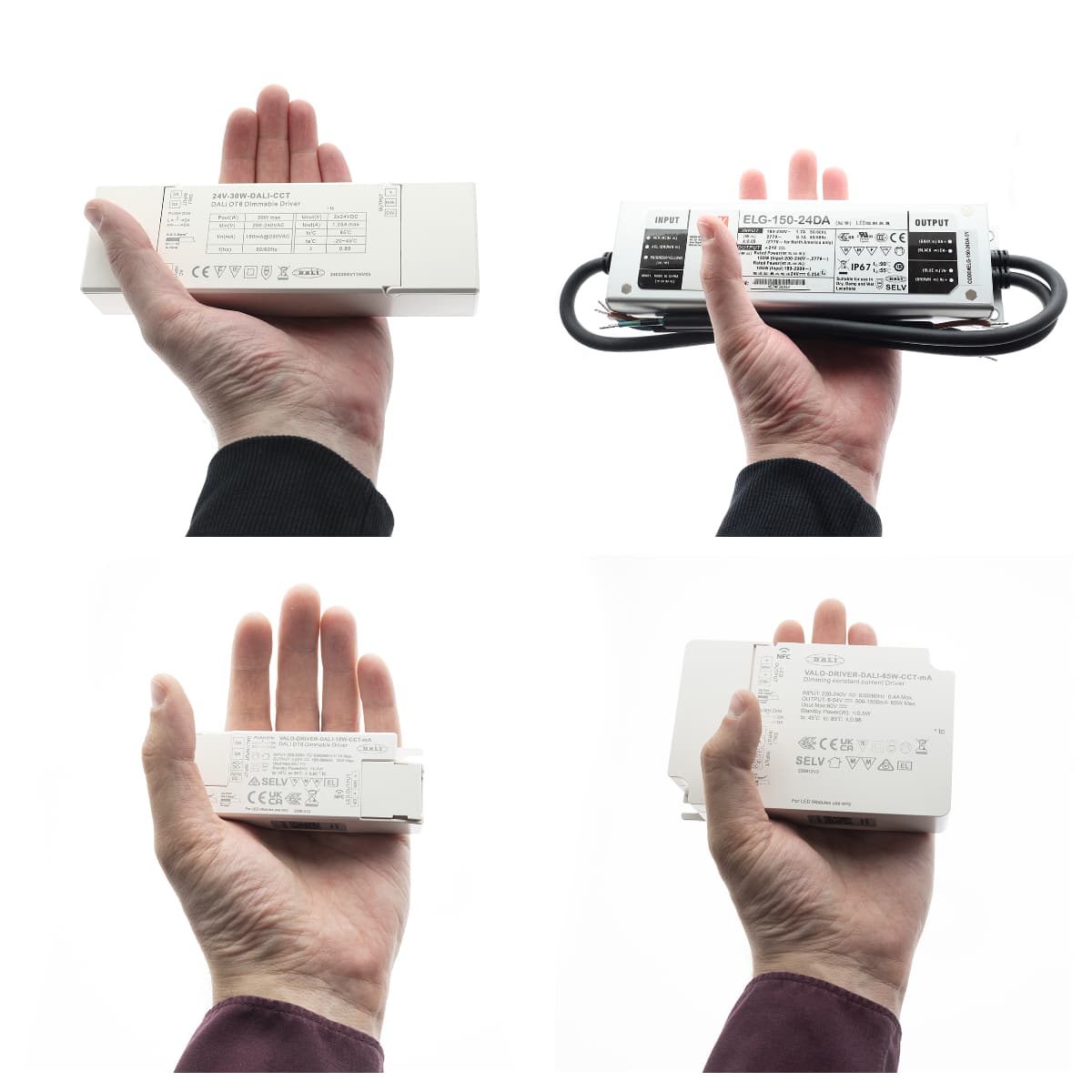

<p data-block-key="hwdch">Kuva 4: Muuntajavalikoimaa riittää, ja muuntajien kapasiteetit ja fyysiset mitat vaihtelevat reilusti. Muuntajat maahantuo ja myy Lamppukauppa Led Store Oy.</p>
Kuva 4: Muuntajavalikoimaa riittää, ja muuntajien kapasiteetit ja fyysiset mitat vaihtelevat reilusti. Muuntajat maahantuo ja myy Lamppukauppa Led Store Oy.

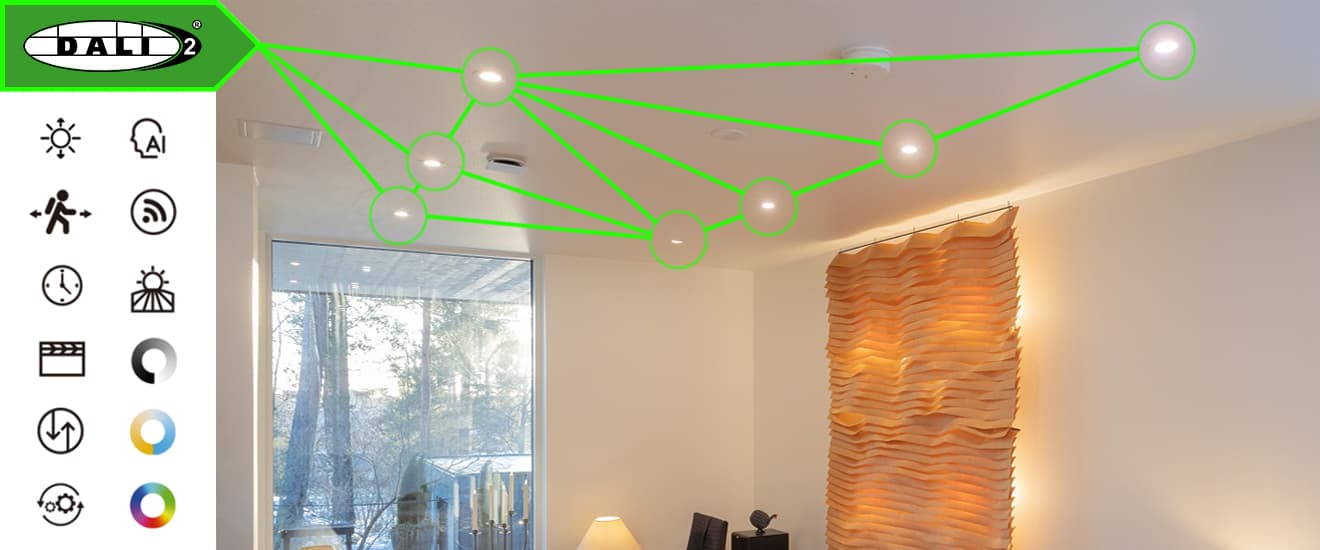

Kuva 5 DALI
Info

Info

Valaistussuunnittelu ja valaistuksen ohjauksen suunnittelu saman katon alta

Saat kokonaisvaltaisen palvelun LedStorelta. LedStore suunnittelee sekä valaistuksen että valaistuksen ohjauksen, sekä toimittaa kokonaisuuden yli kymmenen vuoden kokemuksella. LedStoren asiantuntijat tuntevat omat LedStore.fi-tuotteensa. Tuotekokonaisuuteen kuuluvat kotien ja toimitilojen valaisimet, ohjaukset, suunnittelu ja mittatilaustuotanto. Tutustu palveluihin, tuotteisiin ja laajaan valokuva- ja artikkelisisältöön verkkokaupassa. Fyysisesti sijaitsemme Vantaan Koivuhaassa, Mesikukantie 16, 01300 Vantaa. Palvelemme myymälässä kuluttaja-, jälleenmyyjä- ja yritysasiakkaita aina aukioloaikoina (ma, pe 8.30-15.30, ti-to 8.30-17.00, la 10-14). Myymälän yhteystiedot ovat: myynti@ledstore.fi, 045 251 4510.

Artikkelin kirjoittajasta lyhyesti

Artikkelin kirjoittaja on valaistusbloggari Sanna Salmela, joka on kirjoittanut blogia LedStorella jo vuodesta 2016. Sannalla on markkinoinnin, myynnin ja viestinnän taustaa jo vuodesta 2006 lähtien. Hän rakastaa sitä, kuinka artikkeli kerrallaan LedStore pystyy jakamaan valaistusosaamistaan ja vinkkejään suuren yleisön tietoon. LedStore avaa valon maailmaa ja mahdollisuuksia.

Lue lisää Sannan artikkeleita LedStoren blogista

<p data-block-key="r5jsa">Sanna Salmela, LedStore</p>
Sanna Salmela, LedStore
