Tärkeimmät rakennuspiirustukset pientalossa

Mariana Ravonius
Päivitetty 10.03.2025

Pientalon rakennuslupapiirustukset muodostuvat useista eri piirustuksista.

Rakennuspiirustusten tarkoitus on kuvata ja selventää rakennuksen toimintoja, ulkonäköä sekä kokoa ennen varsinaista rakentamisen alkua. Uudelle rakennukselle on haettava rakennuslupa ja lupahakemuksen perustana ovat rakennuslupapiirustukset, joista käy ilmi, millaista rakennusta ollaan aikeissa lähteä toteuttamaan.

Pientalon rakennuslupapiirustukset muodostuvat asema-, pohja- ja julkisivupiirroksista, rakennuksen leikkauspiirustuksesta sekä rakenneleikkauksesta.

Asemapiirros: miten rakennus sijoittuu tontille

Asemapiirroksessa osoitetaan rakennuksen asema eli rakennuksen sijoittuminen tontille. Asemapiirrokseen merkitään nuolella pohjoinen ilmansuunta. Kuva sijoitetaan piirustuslehdelle siten, että pohjoinen ilmansuunta on ylhäällä. Mittakaavana asemapiirroksissa käytetään yleensä 1:200 tai suuremmissa kohteissa 1:500.

Lisäksi kohteesta voidaan laatia erillinen LVI-asemapiirros. Sen sisältämät asiat voidaan joissain tapauksissa esittää myös tavallisessa asemapiirroksessa. LVI-asemapiirroksessa esitetään rakennuksen ulkopuoliset talotekniset järjestelmät.

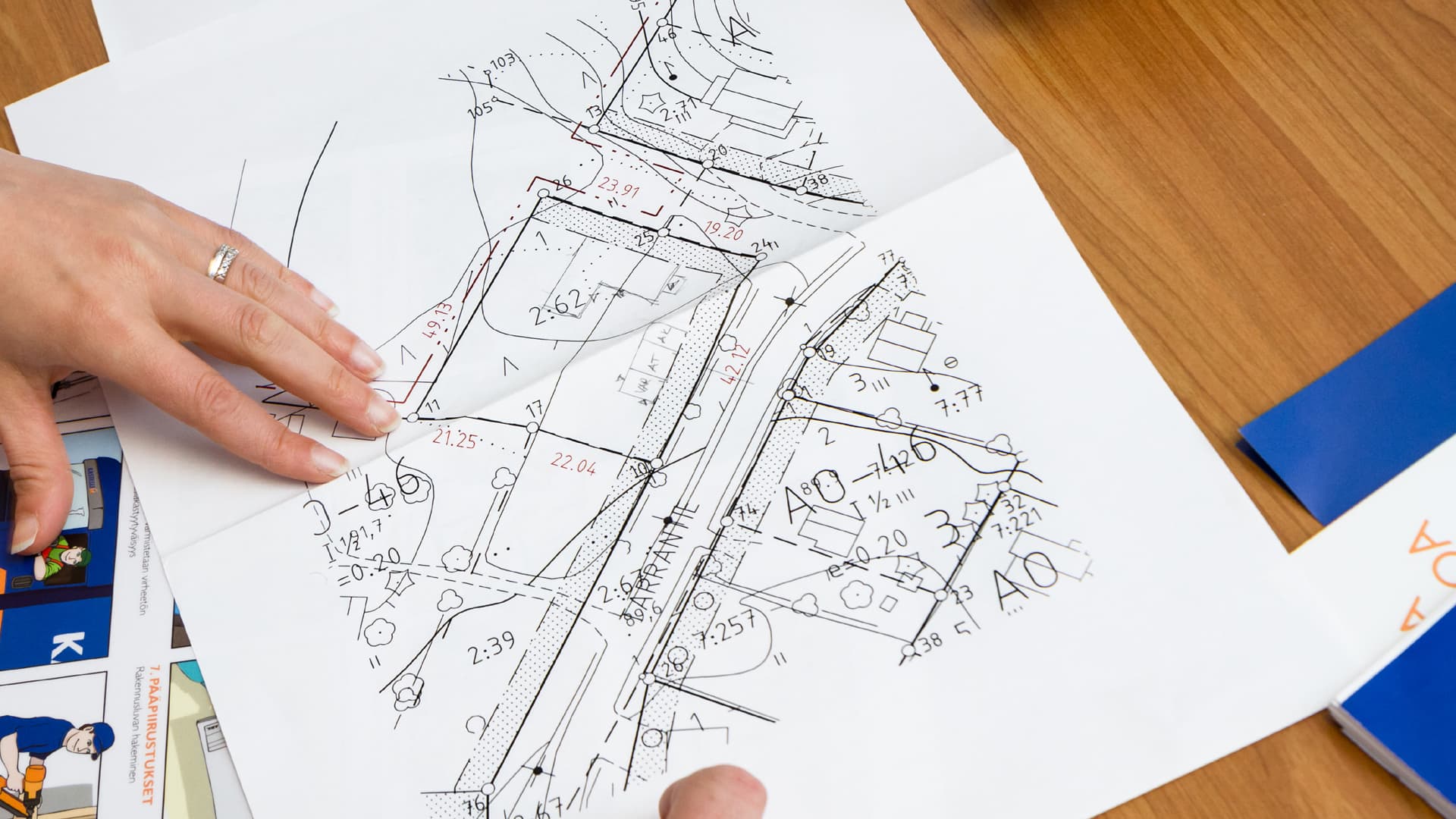

<p data-block-key="r9qay">Ote tonttikartasta.</p>
Ote tonttikartasta.

Pohjapiirrokset: miten tilat sijoittuvat suhteessa toisiinsa

Jokaisesta rakennuksen kerroksesta laaditaan pohjapiirros, josta käy ilmi muun muassa tilojen sijoitus sekä niiden toiminnallinen suunnittelu. Rakennuslupapiirustusten pohjapiirroksissa mittakaavana käytetään yleensä 1:100. Pientaloissa voidaan käyttää mittakaavana myös 1:50, jolloin piirustuksia voidaan käyttää myös työpiirustuksina ja tarvittavien sähkö- ja LVI-piirrosten pohjina.

Leikkauspiirustus kertoo korkeustasoista

Leikkauspiirustuksesta käy ilmi rakennuksen osien korkeustasot, esimerkiksi kerroskorkeudet ja tarvittavat kerrosten sekä tasojen korkeusasemat. Mittakaavana käytetään samaa kuin pohjapiirroksessa.

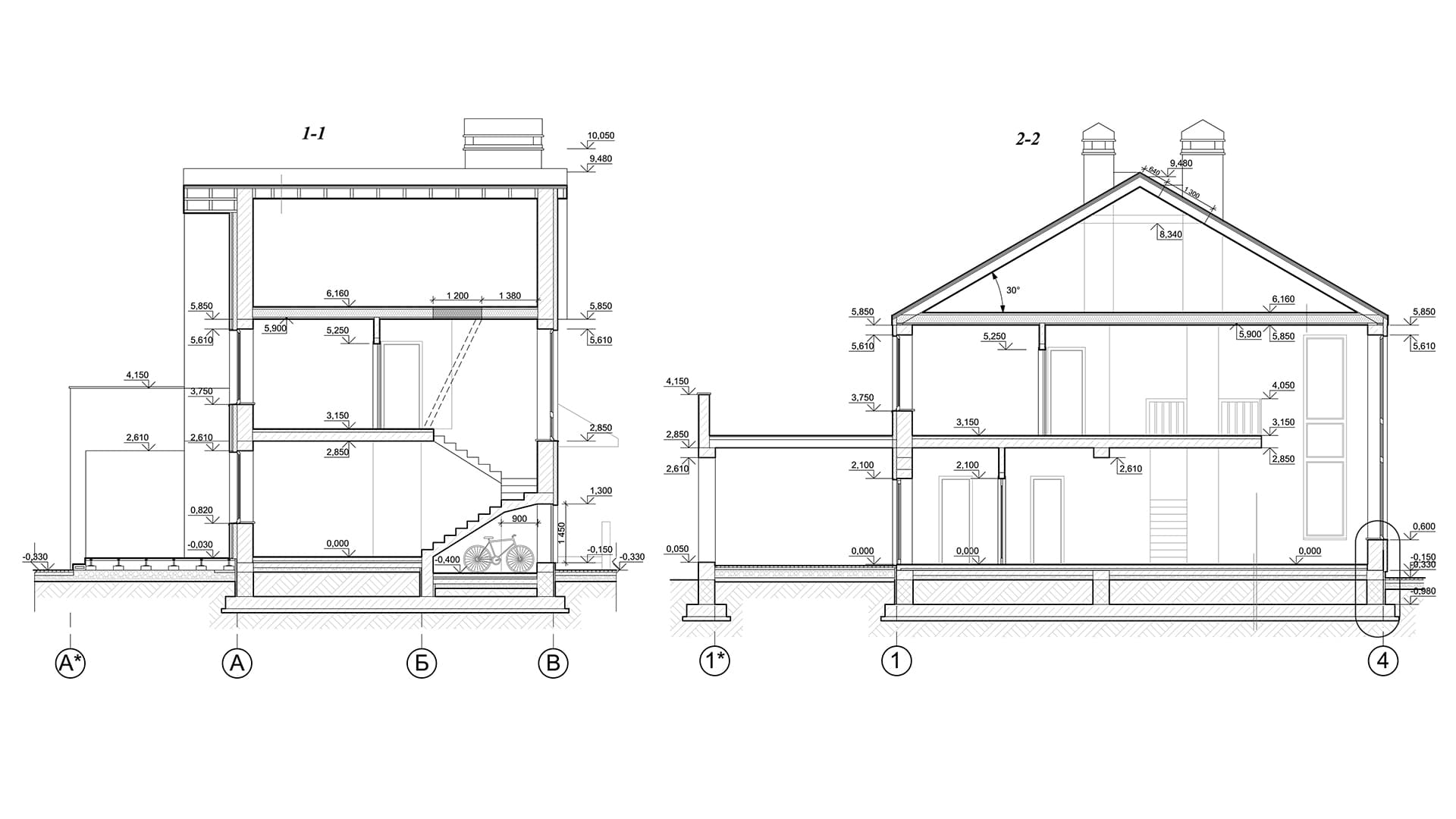

<p data-block-key="1v7e6">Leikkauspiirustus kertoo muun muassa kerroskorkeudet.</p>
Leikkauspiirustus kertoo muun muassa kerroskorkeudet.

Leikkauskuvissa käytettäviä materiaalimerkintöjä:

Rakenneleikkauksissa sekä yksityiskohtakuvissa käytetään eri materiaaleille erilaisia merkintöjä. Esimerkiksi muurattu rakenne merkitään vinoviivoilla ja pehmeä villa aaltoilevalla viivalla.

Julkisivupiirustukset antavat tiedon siitä, miltä rakennus tulee näyttämään

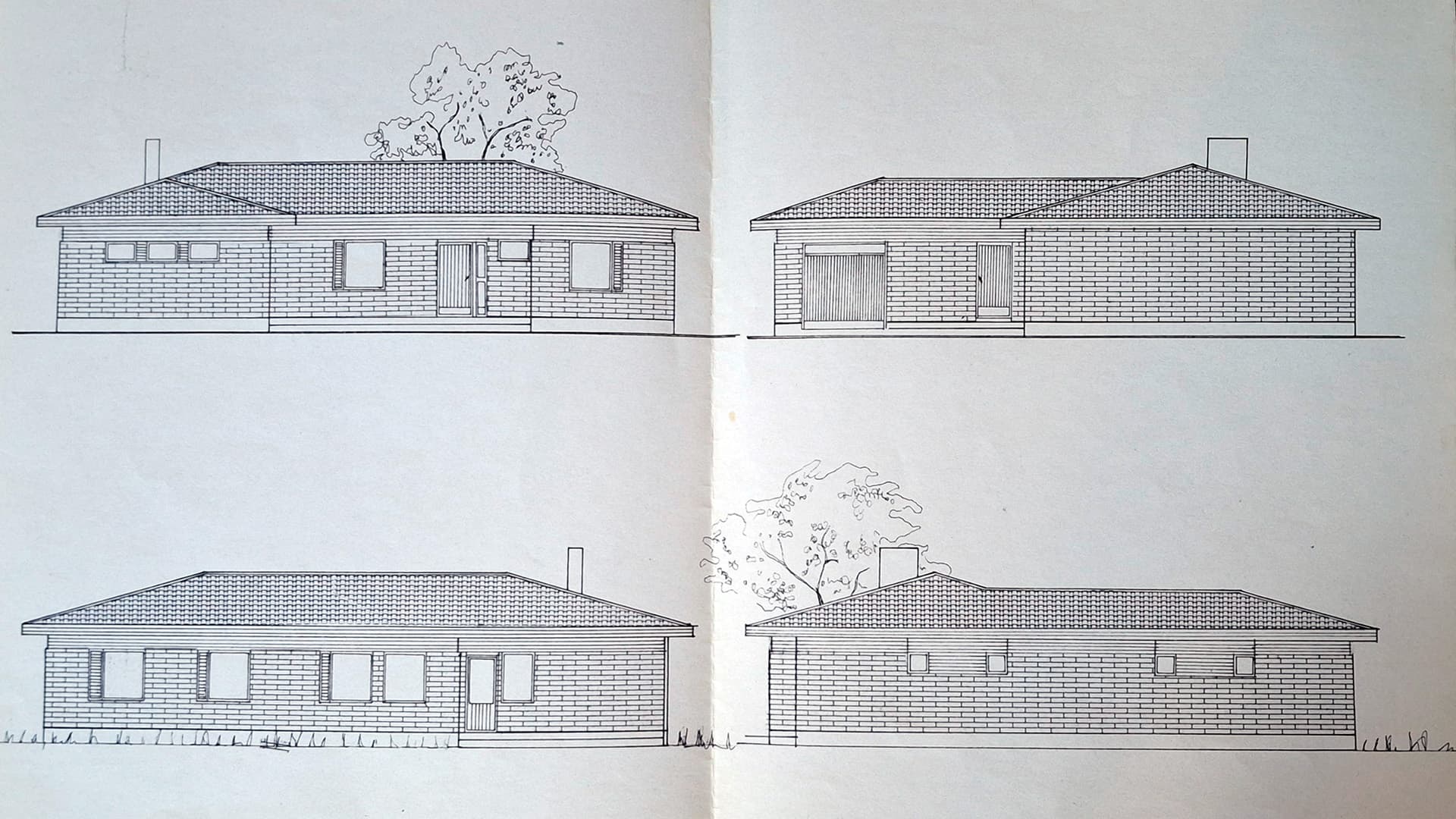

Julkisivupiirustus kuvaa rakennuksen ulkonäköä. Julkisivupiirustukset laaditaan rakennuksen kaikista sivuista vesikaton näkyvine osineen. Julkisivukuviin merkitään myös käytettävät pintamateriaalit. Mittakaavana piirustuksissa käytetään yleensä 1:100.

Muita piirustuksia, joita rakentaja tarvitsee:

Muita käytettäviä rakennuspiirustuksia ovat erilaiset yksityiskohtapiirrokset, kalustekuvat, rakennepiirrokset ja erilaiset erikoispiirustukset kuten esimerkiksi sähkö- ja LVI-piirustukset. Näitä piirustuksia ei yleensä edellytetä vielä pientalon rakennuslupahakemuksen yhteydessä, mutta niitä voidaan käyttää asioiden selventämiseen.

  • KVV-piirustus, jossa esitetään kaikki rakennuksen sisäpuoliset käyttövesi- ja viemäriverkkoon liitettävät laitteet, kalusteet ja putket.
  • Lämmityspiirustus, jossa esitetään rakennukseen suunniteltu lämmitysverkosto lämmityslaitteineen ja kalusteineen.
  • IV-piirustus, jossa esitetään rakennuksen ilmanvaihtojärjestelmä.
  • Sähköpiirustus, jossa esitetään sähköasennukset ja kytkennät.
<p data-block-key="r9qay">Sähköpiirustuksista käy ilmi sähköasennukset sekä niiden kytkennät.</p>
Sähköpiirustuksista käy ilmi sähköasennukset sekä niiden kytkennät.

Rakennuspiirustuksissa käytetään usein lyhenteitä

Rakennuspiirustuksissa on käytössä paljon erilaisia lyhenteitä sekä merkintöjä. Lyhenteiden käyttö ei ole itsetarkoitus, vaan tilan salliessa voidaan käyttää myös kokonaisia sanoja. Seuraavassa listauksessa on rakennuspiirustuksissa yleisesti käytettävien tilojen, kalusteiden sekä laitteiden nimiä.

Huonetilojen lyhenteitä

  • TK Tuulikaappi
  • ET Eteinen
  • K Keittiö
  • KK Keittokomero
  • RT/RH/R Ruokailutila
  • AH Asuinhuone
  • MH Makuuhuone
  • OH Olohuone
  • KH/KPH Kylpyhuone
  • WC WC-tila
  • SH Suihkuhuone
  • S Sauna
  • LÖ/L Löylyhuone
  • PE/PH Pesuhuone
  • PU/PKH Pukuhuone
  • KHH Kodinhoitohuone
  • APK Apukeittiö
  • VH Vaatehuone
  • KUI Kuivaushuone
  • ASK Askartelutila
  • VAR Varasto
  • AT/AK Autotalli tai -katos
  • TEKN Tekninen tila

Kiintokalusteiden sekä laitteiden lyhenteitä

  • HK Hyllykaappi
  • TK Tankokaappi
  • PY Pyykkikaappi
  • JÄ Jätekaappi
  • SK Siivouskaappi
  • L Liesi
  • U Uuni
  • MU/MK Mikroaaltouuni
  • AP/APK Astianpesukone
  • JK Jääkaappi
  • PAK/PK/PA Pakastin
  • PP Pyykinpesukone
  • LÄ/LVV Lämminvesivaraaja
  • LT Liesituuletin.

Rakennuslupa ja sen hakeminen

Rakennusluvan hankkiminen on suurehko prosessi, jossa usein tarvitaan asiantuntija-apua, mutta perusasiat on hyvä tietää, vaikka asiantuntijaa käyttäisikin apuna. Rakennuslupa on kiinteistökohtainen ja se on viranomaisen myöntämä lupa rakennustyön aloittamiseen.

Rakentamislain uudistuessa ja tullessa voimaan 1.1.2025 alle 30 neliöiset rakennukset vapautuivat luvanvaraisuudesta.

Uusista pelisäännöistä alle 30 neliöisten rakennusten kohdalla.
