Puurunkoisen talon valaistuksen ohjaus langattomasti

Puurunkoisissa taloissa, erityisesti hirsitaloissa ja CLT-taloissa rungon poraukset sähkövedoille mietitään tarkasti, ja sähköjohtojen lisäykset jälkikäteen ovat haastavampia. Uudessa talossa työtä ja materiaaleja säästyy, kun valaistuksen ohjaus tehdään langattomaksi. Langattomat ohjaimet voidaan sijoittaa juuri haluttuihin paikkoihin, ja ne käyvät monen tyyppisille ledeille, kuten spoteille, paneeleille, plafondeille ja led-nauhoille.

Arkkitehti SAFA, Juhani Harju, on aktiivisesti mukana puurakentamisen kehittämisessä TILAGroupin neuvonantajana, ja hän pitää langattoman ohjauksen etuna materiaalitehokkuutta. Hän näkee langattomuuden tuovan rakentamiseen myös tuotantoteknisiä hyötyjä:

Langaton valaistuksenohjaus puurunkoisissa taloissa on suositeltavaa, sillä tuotteet itsessään ovat laadukkaita ja RF-tekniikassa on selkeästi jatkuvuutta. Langattomalla ohjauksella saavutetaan eri laskelmien mukaan noin 50 % materiaalisäästöt, kun sähkövetoja tarvitaan vähemmän. Ohjaimiin kuluu myös vähemmän materiaaleja, ja niiden sijoittelu on vapaata.
SAFA-arkkitehti, Juhani Harju

Langattomuus tarkoittaa sitä, että ohjaussignaali valaisimien RF-muuntajan ja säätimen välillä liikkuu radiotaajuudella, eli langattomasti. Valaisimien RF-muuntajan ominaisuutena on langattoman yhteyden luominen ohjaimiin, eli se sisältää itsessään vastaanottimen. Säädin eli ohjain saa virtansa nappiparistosta, ja se voi olla ulkomuodoltaan seinäkytkimen näköinen tai kaukosäädin. Pariston käyttöikä on useita vuosia, ja se on helposti vaihdettavissa.

Langattoman ohjauksen voi toteuttaa myös niin, että yhdistetään langallisia ja langattomia painikkeita. Tällöin langallisen himmentimen ominaisuutena on langattoman yhteyden muodostaminen. Valaisimen tai valaisinryhmän himmennettävä, tyypillisesti Triac-muuntaja on kytketty tällaiseen langalliseen himmentimeen.
Muuntajien ei tarvitse aina olla langattomassa himmennyksessä RF-muuntajia. Langattoman ohjauksen voi toteuttaa myös ei-himmennettävän muuntajan ensio- tai toisiopuolelle asennettavalla vastaanottimella, joka pariliitetään langattomaan ohjaimeen.

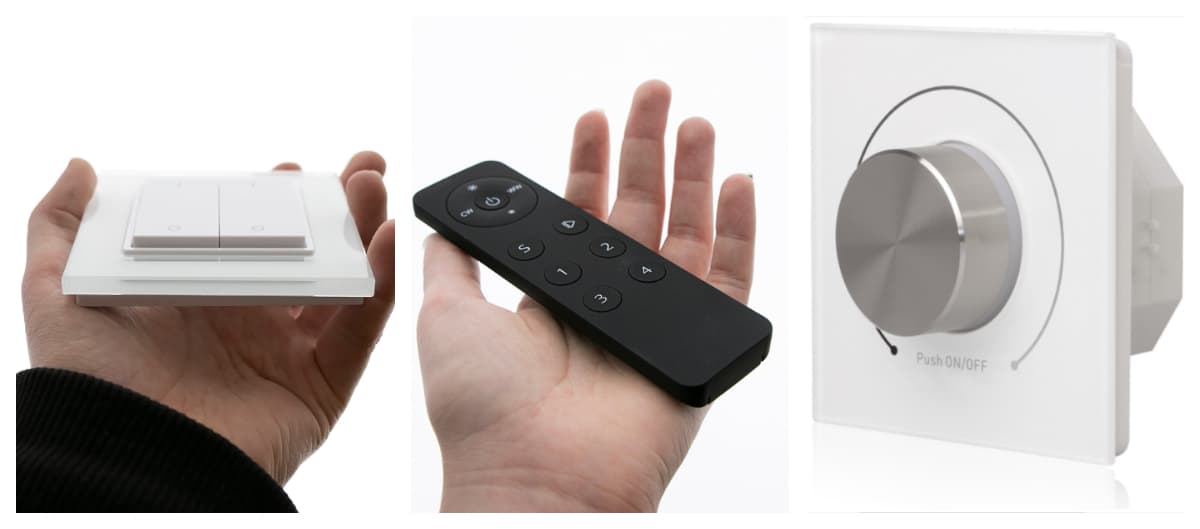

Kuvassa kolmen tyyppisiä langattomia ohjaimia: seinämallinen kaksiosainen himmennin, kaukosäädin neljälle ryhmälle värilämpötilasäädettäviä valaisimia. Kolmantena langallinen seinähimmennin, josta saa luotua langattoman yhteyden muihin himmentimiin, joilla halutaan säätää langalliseen himmentimeen yhdistettyä valaisinryhmää.

Värilämpötilasäädettävistä led-valaisimista saadaan helposti eri tunnelmiin ja tarpeisiin sopivaa valkoista valoa Kelvin-tasoa säätämällä. Johdot tarvitaan muuntajan ja valaisinten välille, ja ne jäävät välikattoon.

Langaton yhteys luodaan tällöin muuntajan ja säätimen välille. Muuntajaan voidaan yhdistää useampia säätimiä, jolloin esimerkiksi portaikon valaistuksen säätäminen onnistuu helposti säätimistä portaikon ylä- ja alapäästä. Valaisimien muuntajan koko (wattimäärä) valitaan sen mukaan, kuinka suuri valaisimien yhteisteho on.

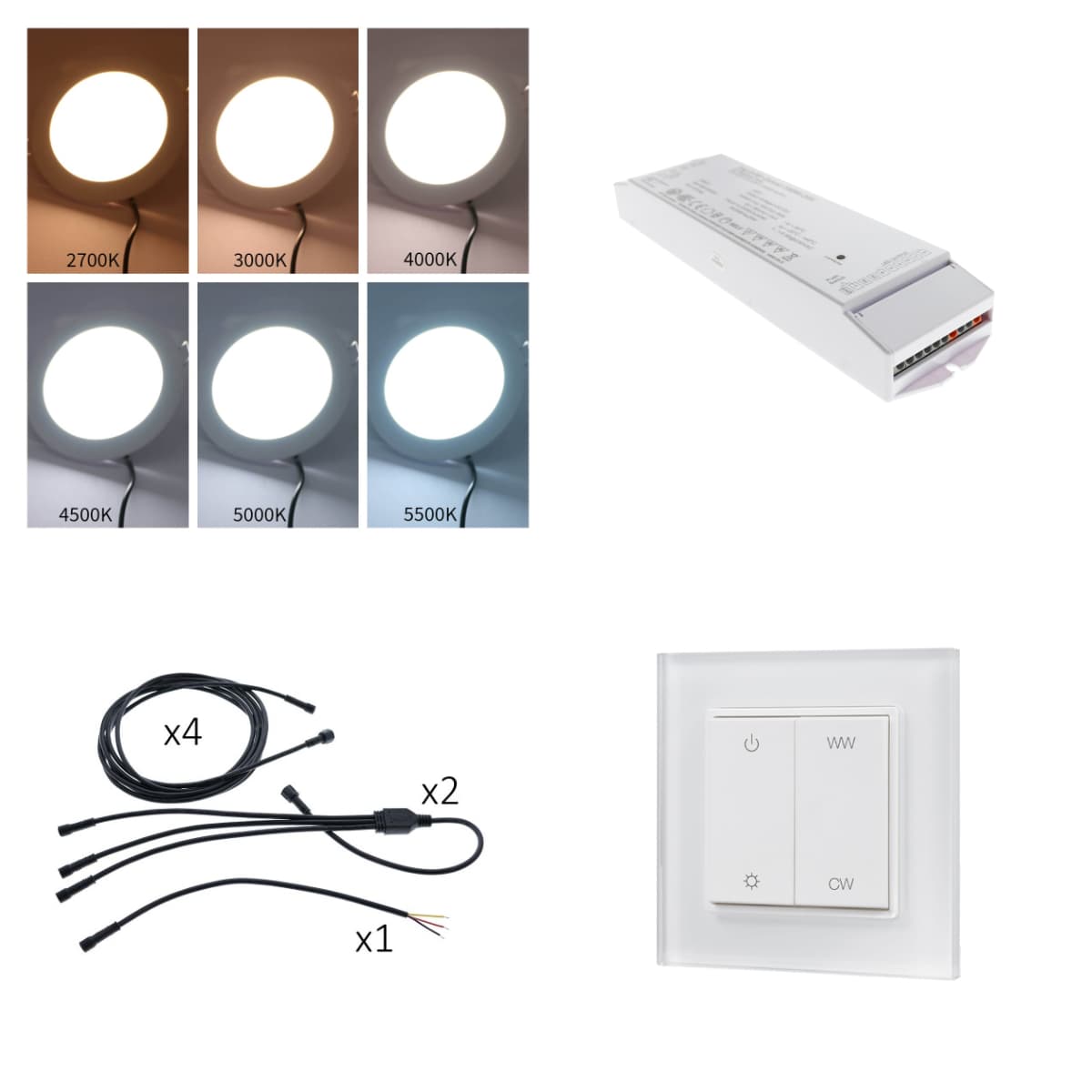

Värilämpötilan säätimessä oikean puolen painikkeella lämmin valkoinen (warm white, WW) ja kylmän valkoinen (cold white CW) saadaan säädettyä liukuvasti. Seuraavassa kuvassa esimerkkinä valon värisävy kuudessa eri kohdassa skaalalla 2500K-5500K. Säätimessä vasemmalla puolella on kirkkauden säätö sekä päälle/pois säätö.
Langaton himmennys toimii samalla periaatteella myös yhden värilämpötilan valaisimilla. Niissä Kelvinit valitaan tyypillisesti lämpimän 3000K, ja neutraalin 4000K sävyisiksi.

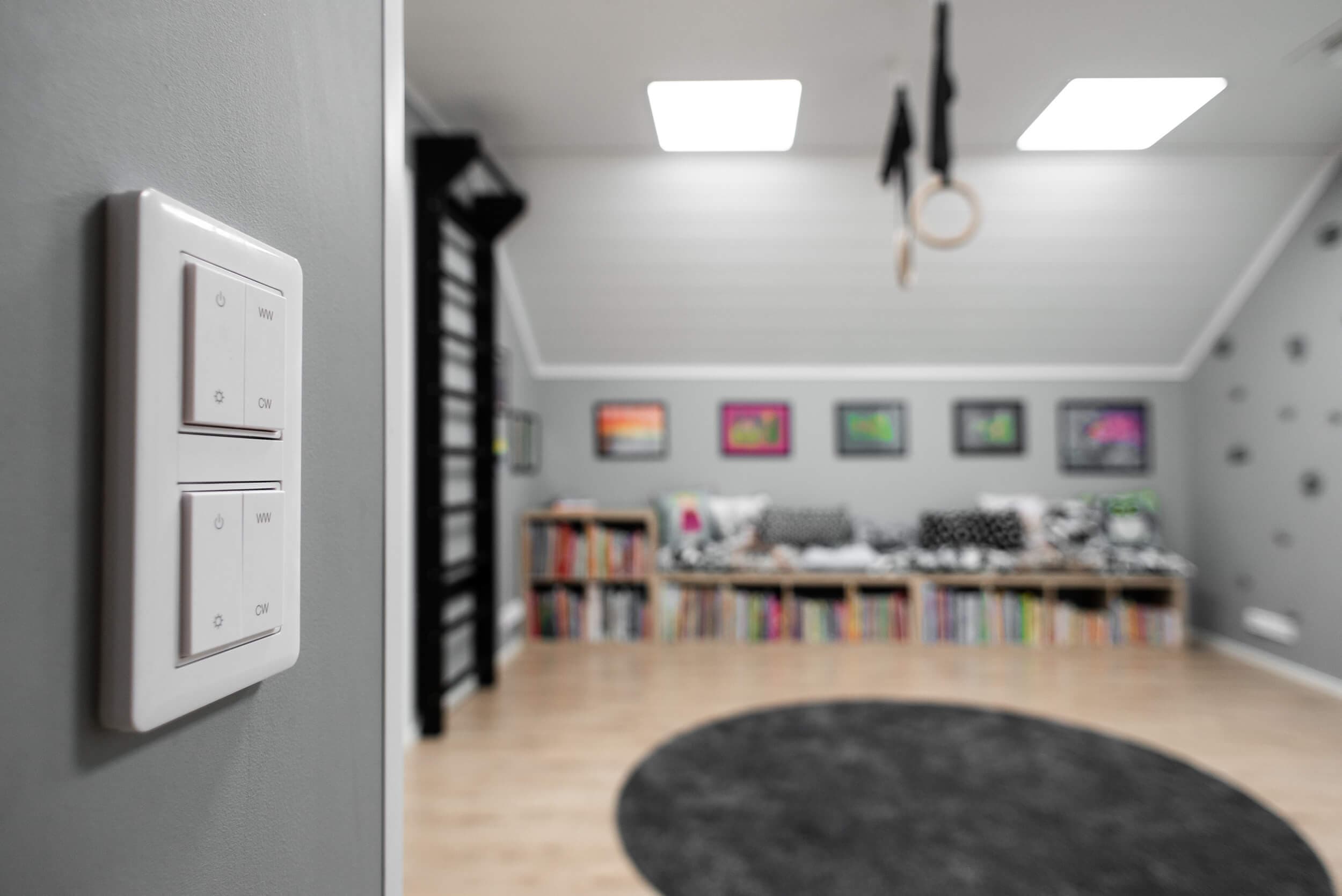

Seuraavassa kuvassa langattomat painikkeet on asennettu seinäkehykseen kahden värilämpötilasäädettävän ryhmän ohjaukseen. Säätimet ovat ulkomitoiltaan vastaavat kuin Schneider EXXACT-himmentimet, joten sähkökalusteet sopivat yhteen, vaikka osassa käytetään langatonta ohjausta. Langaton säädin toimii paristolla, joten seinään ei tarvita sähkövetoa muuntajalta säätimille.

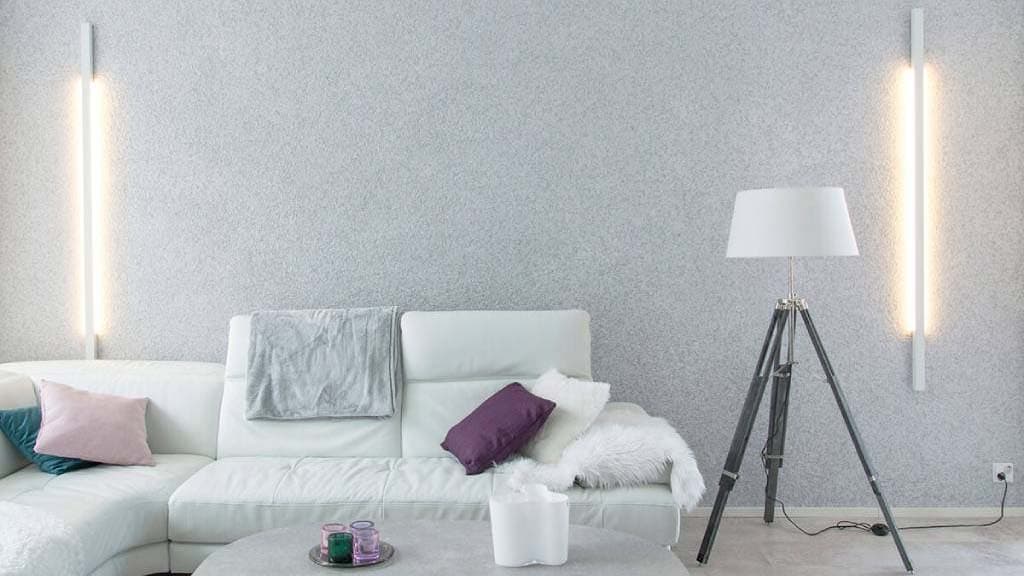

Led-nauhavalaistus on yksi tyypillisistä valaistustavoista, joka on helppo lisätä myös jälkikäteen ja jota voidaan säätää langattomasti. Led-nauhavalaistukseen tarvitaan led-nauhan ja asennuskiskon (alumiiniprofiilin) lisäksi muuntaja, josta led-nauha saa virtansa. Muuntaja kytketään verkkovirtaan, joko valmiina olevaan pistorasiaan, tai sähkömiehen asentamana kiinteänä asennuksena verkkovirtaan.

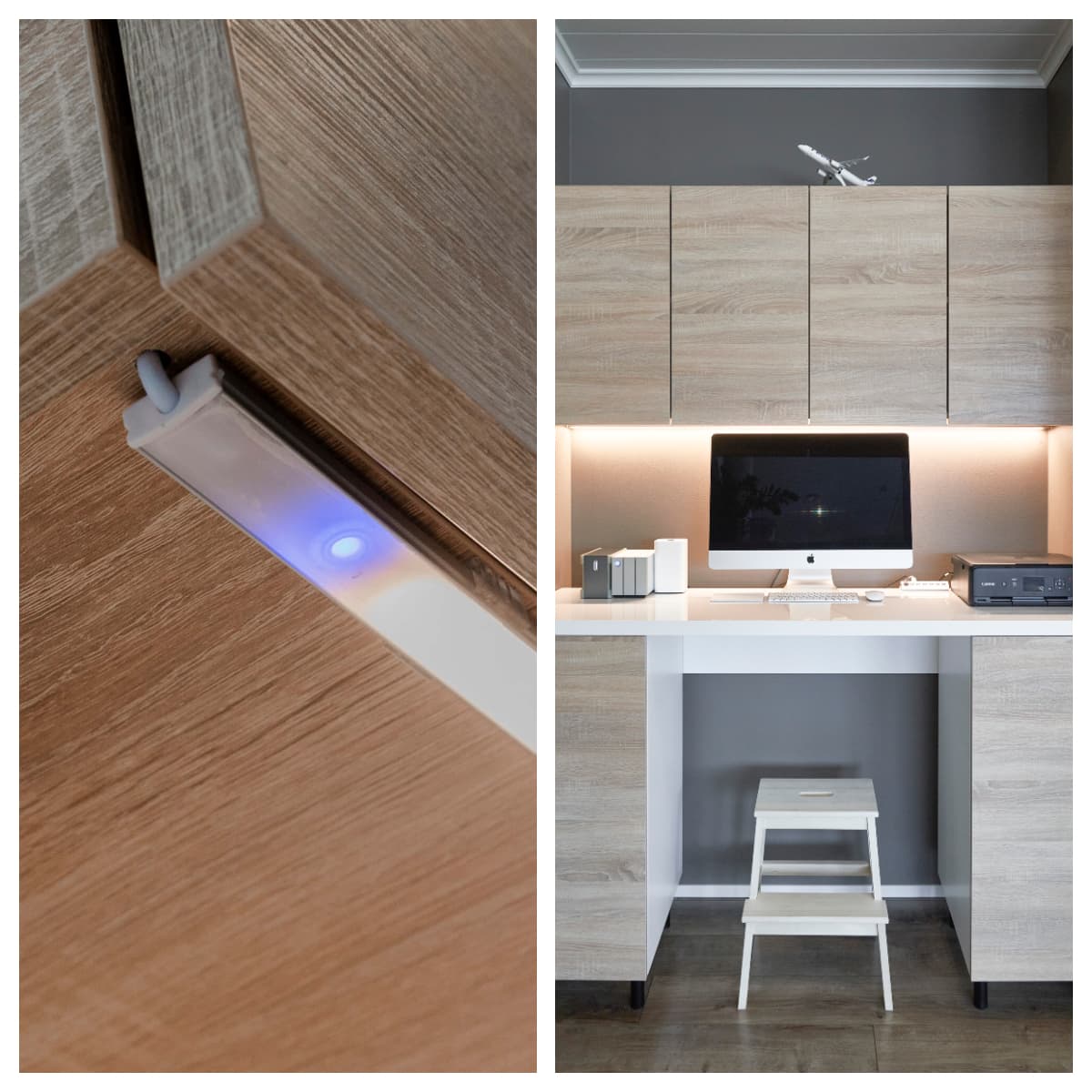

Käyttäminen ja himmentäminen voidaan hoitaa helpoimmin kosketushimmentimellä, joka asennetaan led-kiskon sisään. Tällöin led-nauha säätyy päälle ja pois sekä himmenee luotettavasti led-kiskosta säätämällä.

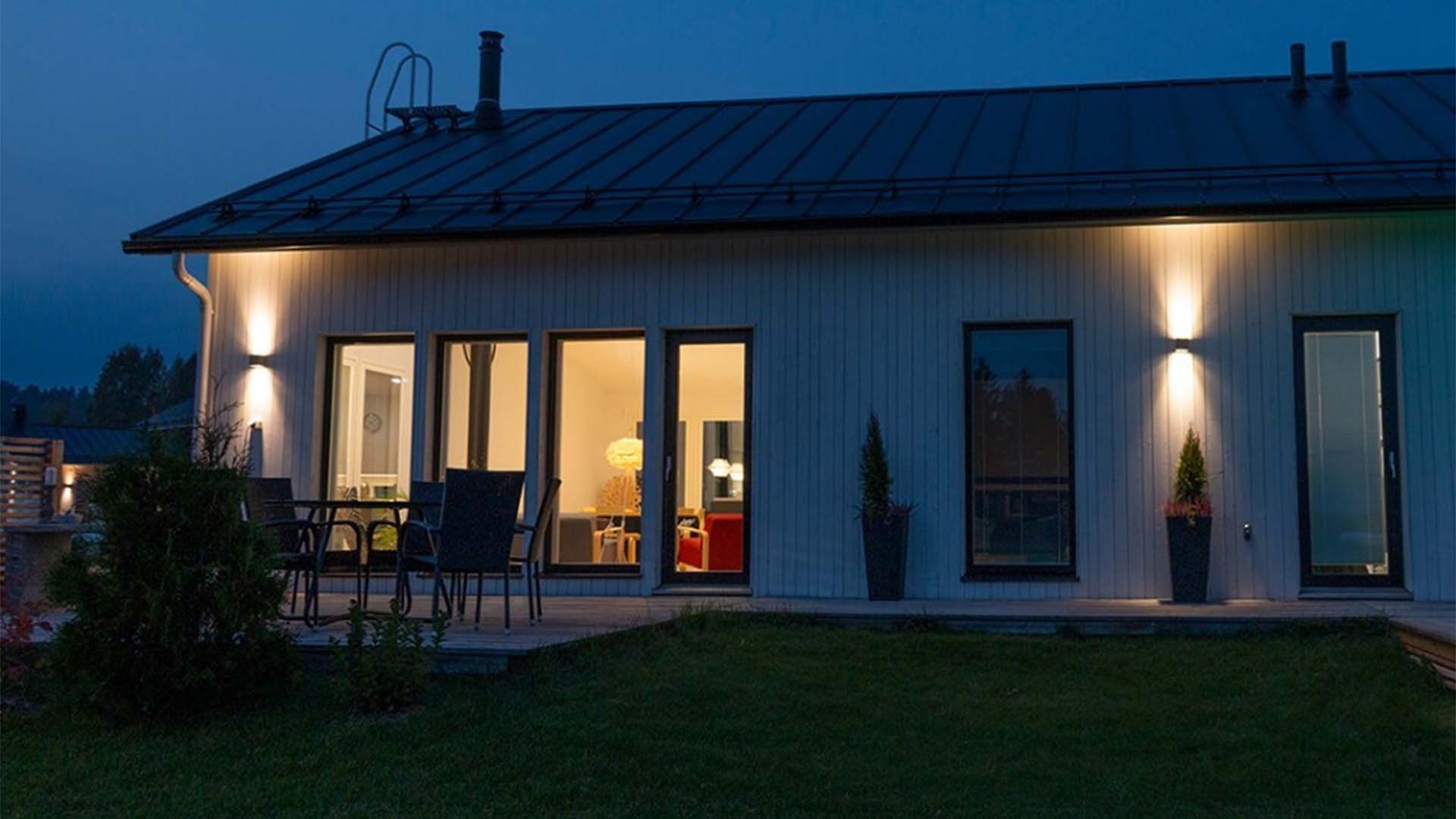

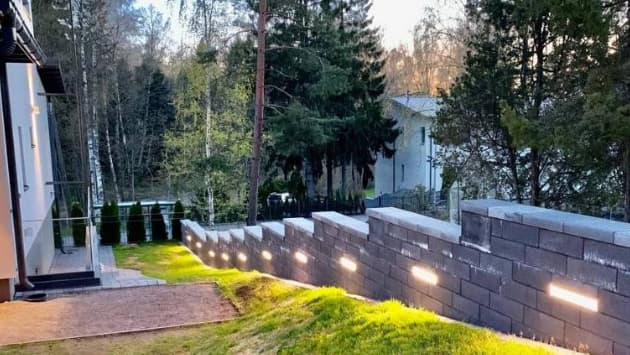

Led-valoissa on suuri määrä vaihtoehtoja kodin ja pihojen valaisuun. Kun otetaan käyttöön kotiautomaatiojärjestelmä, saadaan lukuisia hyötyjä valaistuksen ohjaukseen. LedStoren valaistussuunnittelussa otetaan huomioon se, millaiseen ohjaus- tai automaatiojärjestelmään valaisimet ovat tulossa. Silloin mietitään etukäteen valaisinten käyttötarkoitus ja käyttötapa.

Monipuolisimmat säätömahdollisuudet saadaan automaatiojärjestelmän kanssa yhteensopivilla DALI2 ja Zigbee-protokollien liitäntälaitteilla / muuntajilla. Zigbeelle sopivat langattomat ohjaimet löytyvät myös tarvittaessa LedStoren valikoimasta. Dali2, sekä Zigbee sallivat CCT, RGBW ja RGB+CCT vaihtoehtoja.

DALI2 liitäntälaitteella / muuntajalla asennukset tehdään johdollisena liitäntälaitteista järjestelmän liitäntäporttiin, System Access Pointiin. Asennuksessa on huomioitava väyläkaapelointi eli muuntajille kuljetetaan System Access Pointilta 2-napainen heikkovirtakaapelointi verkkovirran mukana. Useimmiten kaapelina on 5 x 1,5 mm2 MMJ.

Zigbee-vaihtoehdossa valaisimien ohjaus integroidaan Philips HUE sillan kautta automaatiojärjestelmään. HUE-silta keskustelee tässä vaihtoehdossa automaatiojärjestelmän kanssa ja valaisimet ilmestyvät sovellukseen suoraan ohjelmoitavaksi. Muuntajille riittää vain verkkovirta, sillä ohjauskäskyt menevät Zigbee langattoman Mesh verkon kautta.

Voit lukea lisää monipuolisista valaistuksen ohjaustavoista artikkelista "Kodin led-valaisimien himmentäminen eri automaatiojärjestelmissä".
