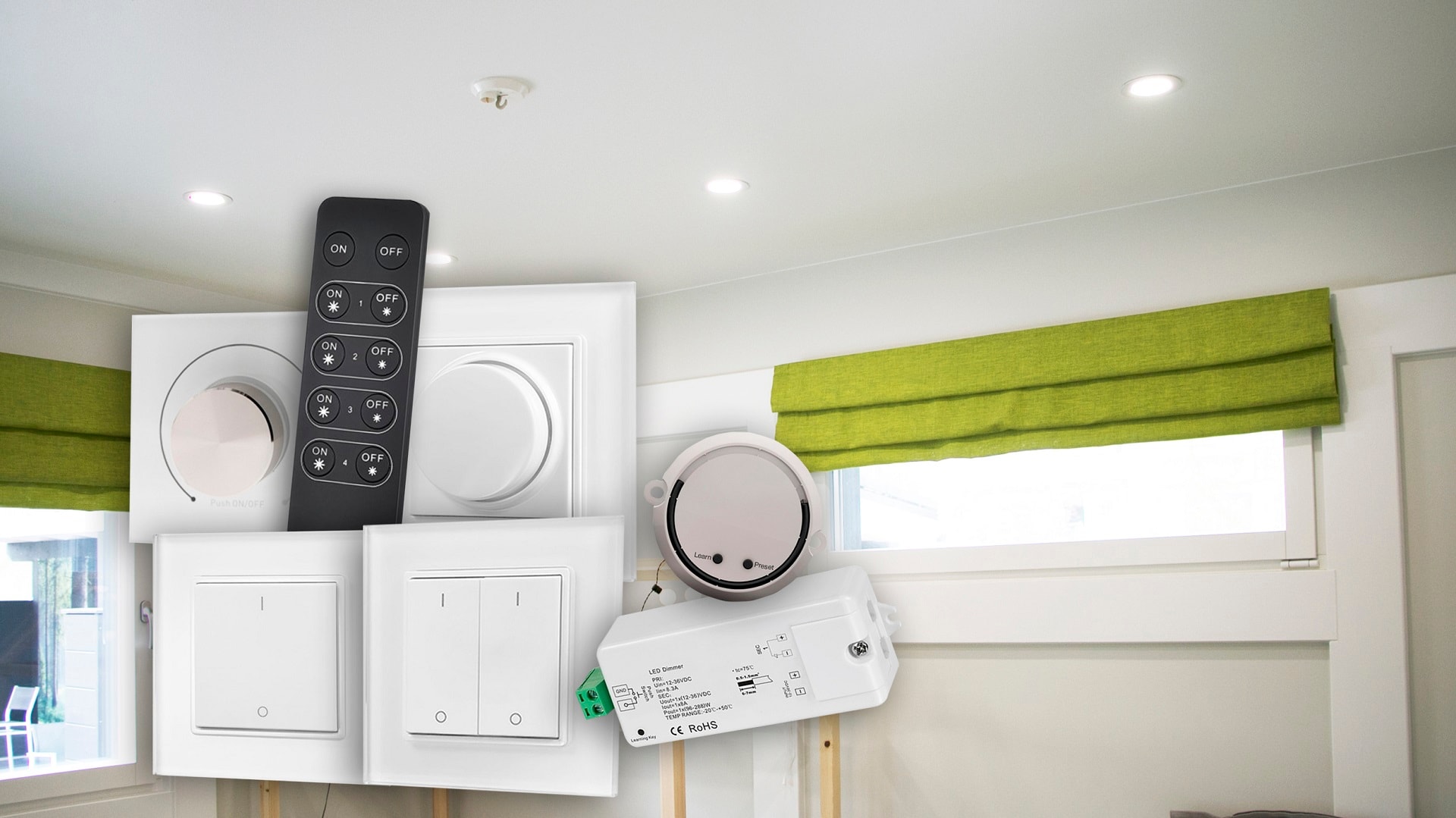

Langaton valonohjaus mahdollistaa säädinpaikkojen lisäämisen

Luotettavinta toiminta on silloin, kun valaisimeen liitetty vastaanotin ja ohjain sijaitsevat samassa tilassa alle 30 metrin päässä toisistaan, eikä signaalin esteenä ole esim. kiviseiniä. Sähkökatkot eivät häiritse ohjaimia, ja asennuskuluja ei synny uusista sähkövedoista. Langattoman ohjauksen hinta on samassa luokassa langallisten seinäpainikkeiden kanssa.

Tässä artikkelissa käsitellään pääpiirteissään langattoman ohjauksen osat ja niiden kytkentä tavallisen kuluttajan näkökulmasta.

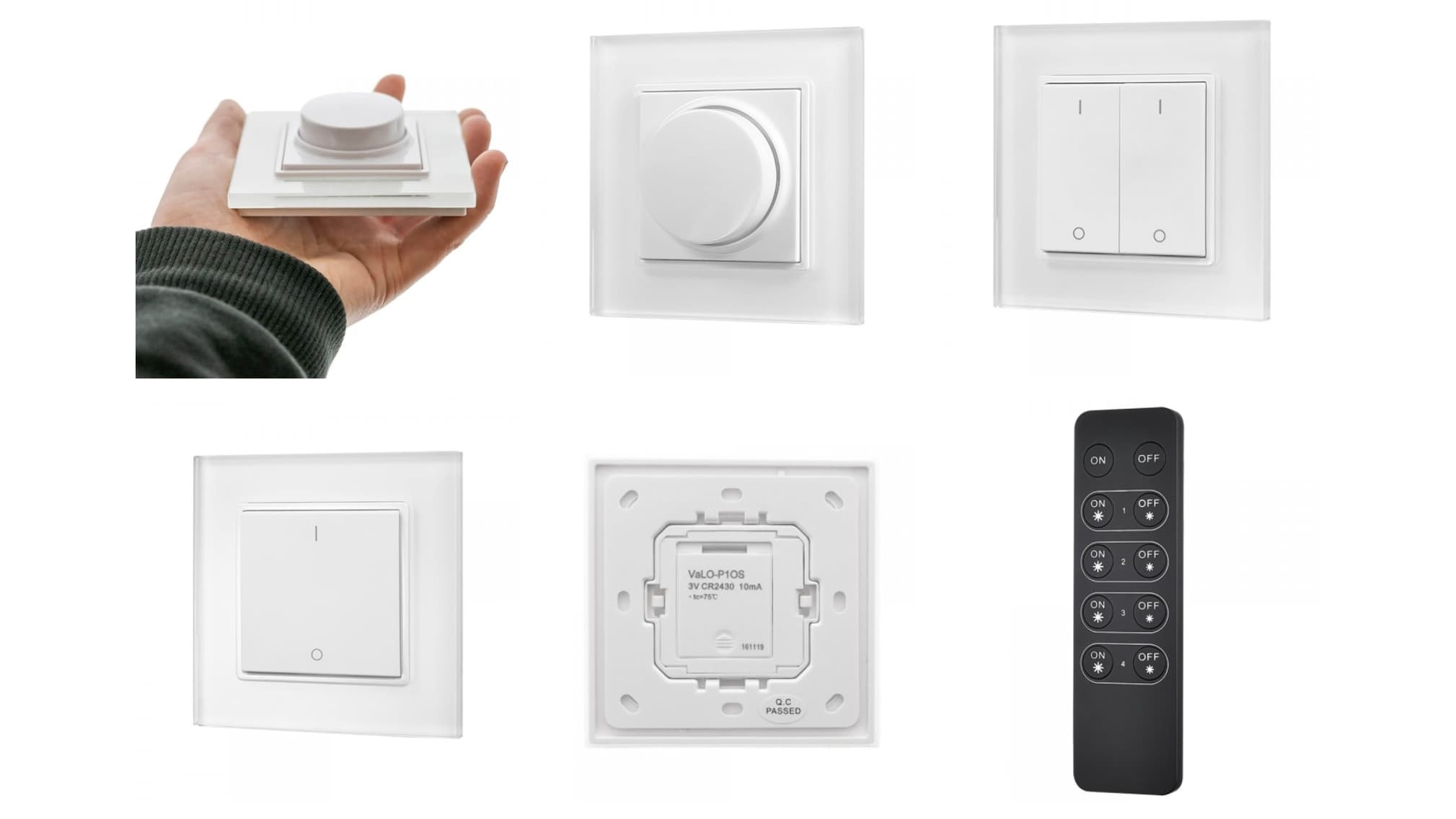

Ohjaimina voidaan käyttää sekä seinäpainikkeita että perinteisen kaukosäätimen näköisiä säätimiä. Niillä saadaan valot pois ja päälle, sekä himmennettyä. Painikkeet toimivat kaikkien vastaanottimien kanssa, sekä ensio- että toisiopuolelle asennettavien vastaanottimien kanssa. Pyöritettävä seinäpainike on suosituin yhden ryhmän käyttämiseen. Painetaan valot päälle ja pois, pyöritetään myötäpäivään kirkastamaan valaistus ja vastapäivään himmentämään valaistus. Yksi- ja kaksiosaiset painikkeet kirkastavat valoja, kun painiketta pidetään pitkään ylöspäin ( I ) ja himmentävät toisesta painikkeesta ( O ) pitkään painettaessa. Painikkeen takana on paristokotelo. Tuotteessa on paristo valmiina. Paristo kestää vuosia, ja se on helppo vaihtaa irrottamalla painikkeesta vain keskiö.

Kaukosäätimellä voi säätää 1-4 valaisinryhmää. Ylimmäisestä painikkeesta kaikki ryhmät syttyvät tai sammuvat samaan aikaan.

Lisäksi LedStoren tarjonnasta löytyvät myös värilämpötilasäädettävien (CCT) valaisimien ja nauhojen sekä väriä vaihtavan led-nauhan (RGBW) langattomat painikkeet.

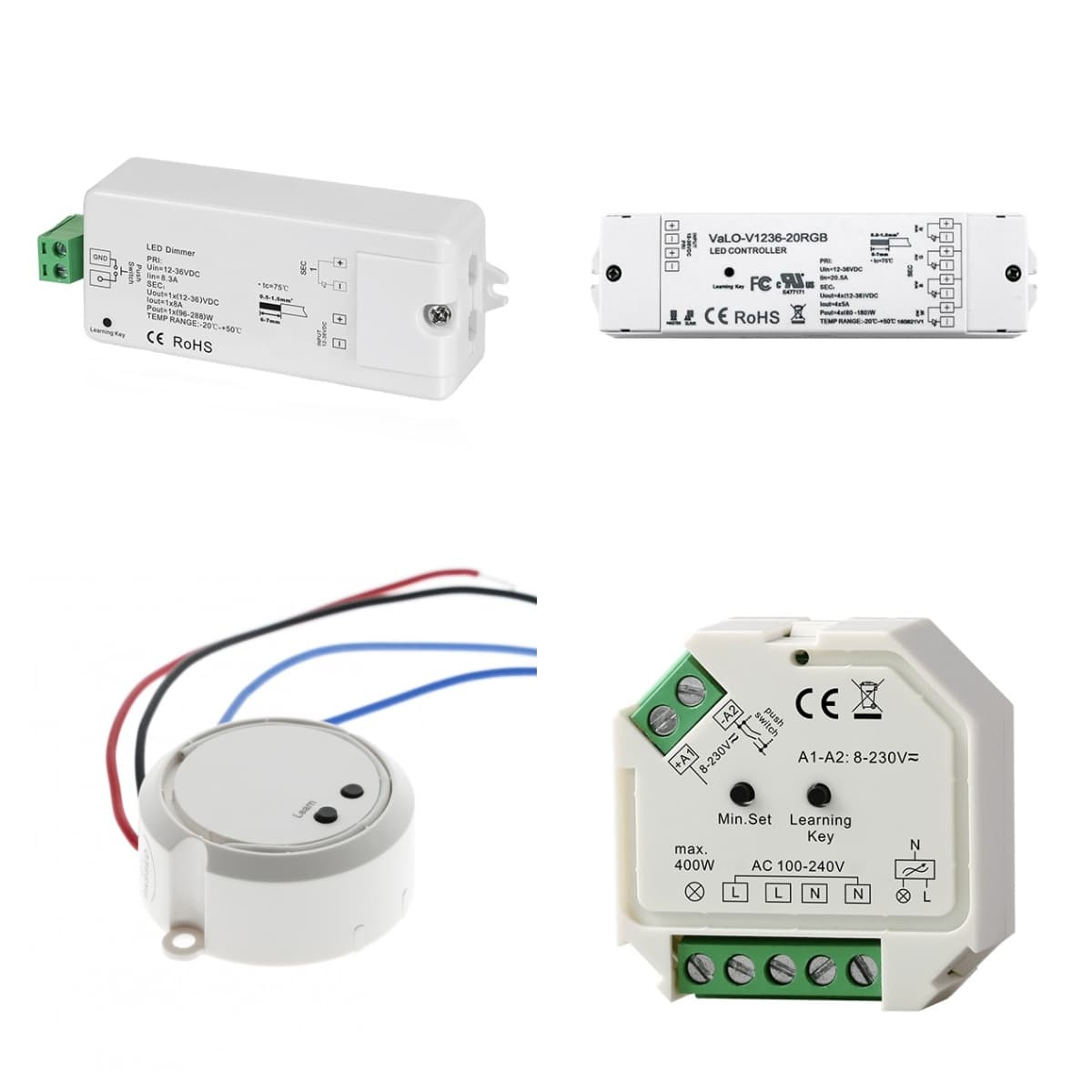

Led-valaistuksessa vastaanottimet valitaan led-tyypin mukaan. Led-nauhavalaistukseen omanlaiset ja spotti- ja paneelityyppisten valaisimien käyttämiseen omanlaiset. Tämä siksi, että led-nauhan vastaanotin asennetaan led-nauhan ja muuntajan väliin (toisiopuolelle). Muuntajan himmennettävyydellä ei näin ollen ole merkitystä. Spotti- ja paneelityyppisissä valaisimissa vastaanotin asennetaan muuntajan ja verkkovirran väliin (ensiopuolelle), jolloin valaisimessa tulee olla triac-himmennettävä muuntaja.

Vastaanottimet, joiden kytkentä tapahtuu verkkovirtapuolelle, eli ensiopuolelle, vaativat riittävän sähkötyöpätevyyden. Heikkovirtapuolen (12-36V) kytkennät saa tehdä kuluttajakin, kunhan perehtyy asiaan riittävästi.

Erityisesti 24V led-nauhoille on saatavissa muuntajia, joissa on RF-valmius. Näiden RF-muuntajien kanssa ei tarvita led-nauhalle erikseen vastaanotinta. Langattomaan ohjaukseen tarvitaan ainoastaan ohjauspainike. Ne ovat kustannustehokas vaihtoehto silloin, kun led-nauhoja ohjataan, eli sytytetään, sammutetaan ja himmennetään muuntajittain mitoitettuina ryhminä. Eli yhden muuntajan perässä oleva led-nauha tai nauhat syttyvät, sammuvat ja himmenevät samaan aikaan.

Astetta vaativampiin spotti- ja paneeliasennuksiin on saatavissa myös RF-himmennettävä, mA-säädettävä muuntaja. Muuntajassa olevilla dippikytkimillä voidaan säätää virran (A) määrä valaisimille sopivaksi. Muuntajien maksimikuormat 50W ja 75W. Näitä käytetään erityisesti värilämpötilasäädettävissä spoteissa ja paneeleissa, joita halutaan ohjata langattomasti. Muuntajissa ei ole pistotulppaa valmiina. Asennuksen hoitaa yleensä sähköammattilainen. Tilauksesta LedStore asentaa pistokkeen max. 5 metrin pistotulppajohdolla, jolloin kuluttajakin saa kytkeä muuntajan verkkovirtaan.

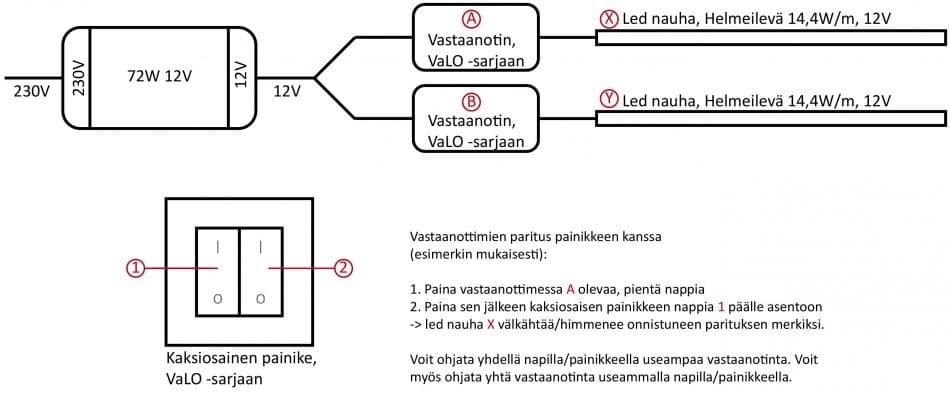

Kaavakuva: Led-nauhakytkennässä vastaanottimesta luodaan pari painikkeeseen. Välijohtoina muuntajalle saakka käytetään kaksinapaista kalustekaapelia, jota on myynnissä LedStoren verkkokaupassa. Kysy myös WAGO-liittimiä.

Led-nauhaa vastaanottimeen kytkettäessä tarvitaan usein välijohtoa, jotta vastaanotin ja muuntaja jäävät nätisti piiloon. Led-nauhan päähän voi joko kolvata kalustekaapelia tarvittavan määrän, tai käyttää kaksipaikkaisia WAGO-liittimiä (vipurasialiitin), jos nauhassa on jo valmiiksi kalustekaapelia. Vastaanottimen led-päähän kytketään punainen plus johdin ja musta miinusjohdin. Vastaanottimen input-päähän kytketään niin ikään musta ja punainen johdin, jotka kytketään muuntajan heikkovirtapuolelle (12-24V). Tarvittaessa niputetaan kahdella kolmipaikkaisella WAGO-liittimellä plussat ja miinukset. Jos muuntajassa on pistoke, niin se kytketään pistorasiaan ja led-nauhat syttyvät.

Led-nauhavastaanotin toimii sekä 12V että 24V led-nauhojen kanssa. Led-nauhavastaanottimen maksimikuorma on tuotteesta riippuen joko 8A, tai 20A. 8A vastaanotin riittää 192 wattimäärälle 24V led-nauhaa, eli esimerkiksi noin 10 metrille 14,4W/m nauhaa.

Jos haluat tietää tarkan kuorman niin pieni laskutoimitus saattaa olla tarpeen, varmistaessasi, että vastaanotin pystyy käsittelemään nauhan tarvitseman kuorman. Kaavahan on fysiikan tunneilta tuttu, P/U=I, eli W/V=A. Jos nauhan teho on esim. 14,4W/m ja sinulla on sitä viisi metriä, kaavassa W=14,4*5=72W. Jos nauha on 24V jännitteinen, niin vastaus on 3A.

Myös ensiopuolelta himmennettävien valaisinryhmien luominen ja käyttäminen on yksinkertaista. Asennukset tapahtuvat kuitenkin sähköammattilaisen tekemänä ja vastaanottimet jäävät yleensä piiloon välikattoon tai valaisinrungon sisään. Myös näissä 230V vastaanottimissa yhteen vastaanottimeen saa yhdistettyä useamman ohjauspainikkeen ja samaa valaisinta/valaisinryhmää voi käyttää (sytyttää, sammuttaa ja himmentää) useammalla ohjauspainikkeella esimerkiksi ison huoneen eri puolilta. Himmennettävien triac-muuntajien ketjutettavuus esim. spoteissa helpottaa asentajaa valaisinryhmien muodostamisessa, jossa ryhmän ensimmäisenä on vastaanotin.

Vastaanottimen maksimikuorma on joko 100W tai 400W. Spottien ottoteho on yleisimmin 9W, joten vastaanottimeen voi ryhmitellä enimmillään esimerkiksi 10 spottia. Isommille paneeleille 100W tulee helposti täyteen, joten esim. 4 kpl 36W 600*600 paneelia varten valitaan jo isompi, 400W vastaanotin.

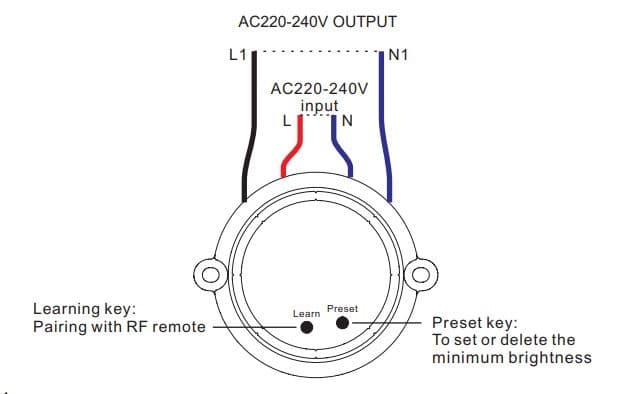

Alla olevasta kuvasta nähdään, että vastaanottimesta johdotetaan verkkovirtapuolelle. Output ledille ja input virransyöttöön. Minimihimmennystaso on vastaanottimesta myös säädettävissä (Preset).

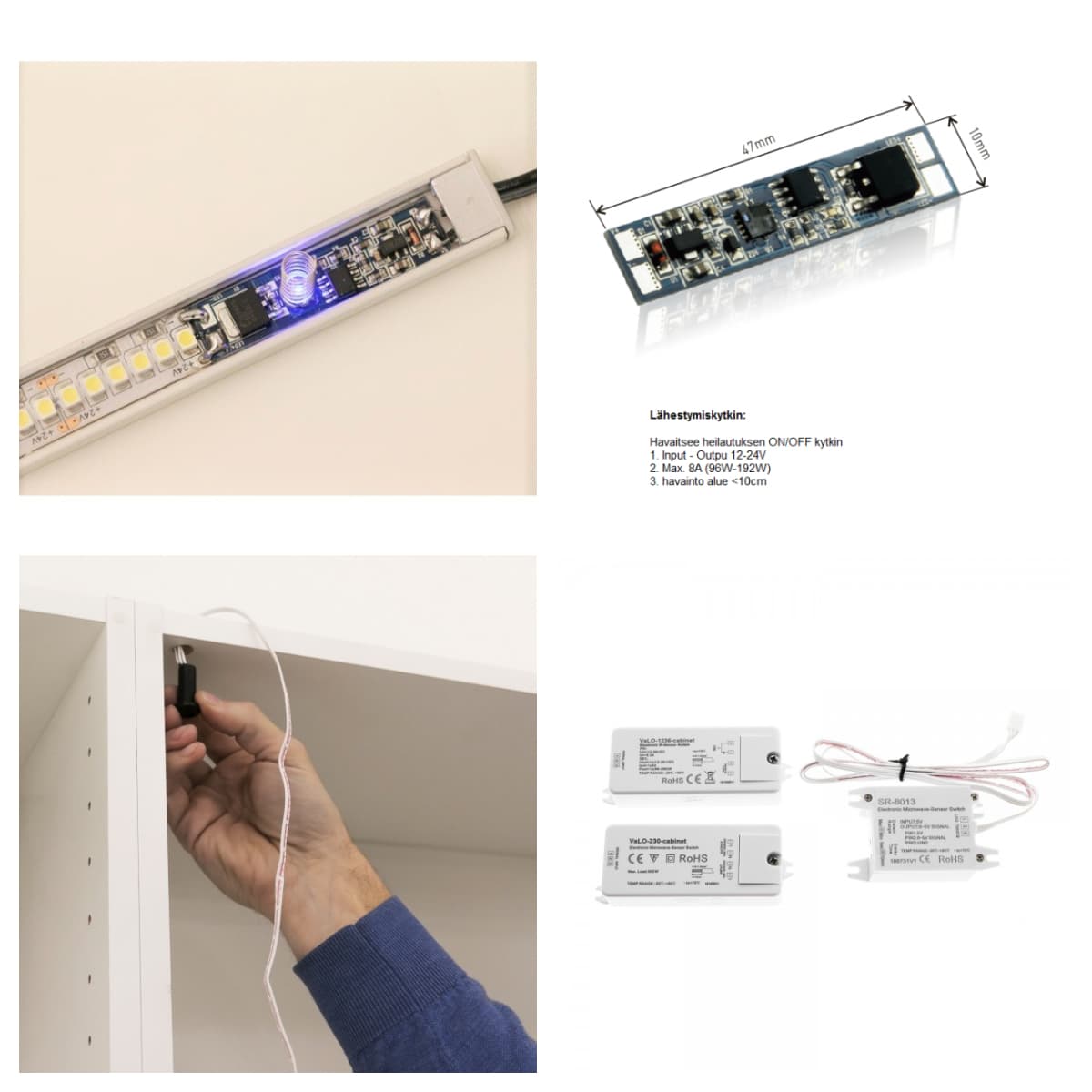

Led-nauhaan voi myös asentaa itse tai teettää käyttökytkimeksi suositun himmennettävän kosketushimmentimen tai heilautuskytkimen. Lisäksi voidaan käyttää kaappikytkintä, joka tunnistaa oven avautumisen sekä lähestymistunnistinta, jonka tunnistusetäisyyttä voidaan säätää.

LedStore palvelee kaikenlaisissa led-valaistustarpeissa ja suunnittelee kokonaisuuksia veloituksetta asiakkaiden kanssa. Ole yhteydessä, jos esimerkiksi tarvitset LedPajalta mittatilausled-kiskoa kustannustehokkaasti, tai sinulla on valaistussuunnittelutarvetta.
