Vinkkejä oikean kiinnikkeen valintaan

Rakentajan toimitusKaupallinen yhteistyö EJOT Sormat Oy

Päivitetty 08.11.2023

Perussääntö kiinnityksissä on, että mitä syvemmälle ankkurin asennat, sitä paremmin hyödynnät kiinnitysalustan puristus- ja vetolujuuden eli sitä vahvemman kiinnityksen saat. Noudata aina asennusohjeessa määritettyä kiinnitettävän kappaleen maksimipaksuutta tfix sekä asennussyvyyttä hnom.

Kiinnikkeen asennussyvyyteen on kiinnitettävä erityistä huomiota, kun kiinnitysalusta on rappauksen, verhoilun tai eristekerroksen peittämä. Tällöin sopivaa kiinnikepituutta valittaessa on kiinnitettävän kappaleen maksimipaksuuteen tfix lisättävä kuormaa kantamattoman kerroksen, kuten rappauksen, paksuus.

Kiinnikkeiden merkinnät

Kiila-ankkurikokojen tulkinta
S-KA 6/15 [ S-KA = tuotenimi, 6 = porareijän halkaisija, 15 = kiinnitettävän kappaleen max. paksuus ]
S-KA 6x40 [ S-KA = tuotenimi, 6 = porareijän halkaisija, 40 = ankkurin kokonaispituus huom! ] (x=lyhyet kiila-ankkurikoot)

Betoniruuvien kokojen tulkinta
6x50 [ 6 = ruuvin halkaisija, 50 = ruuvin pituus ]
10x10x85 [ 10 = ruuvin halkaisija, 10 = kiinnitettävän kappaleen max. paksuus, 85 = ruuvin pituus ]

Perussääntö porauksiin: Kiinnikkeen minimi asennussyvyys h_nom + 10 mm
Muista kuormituksissa 1 kN = 100 kg

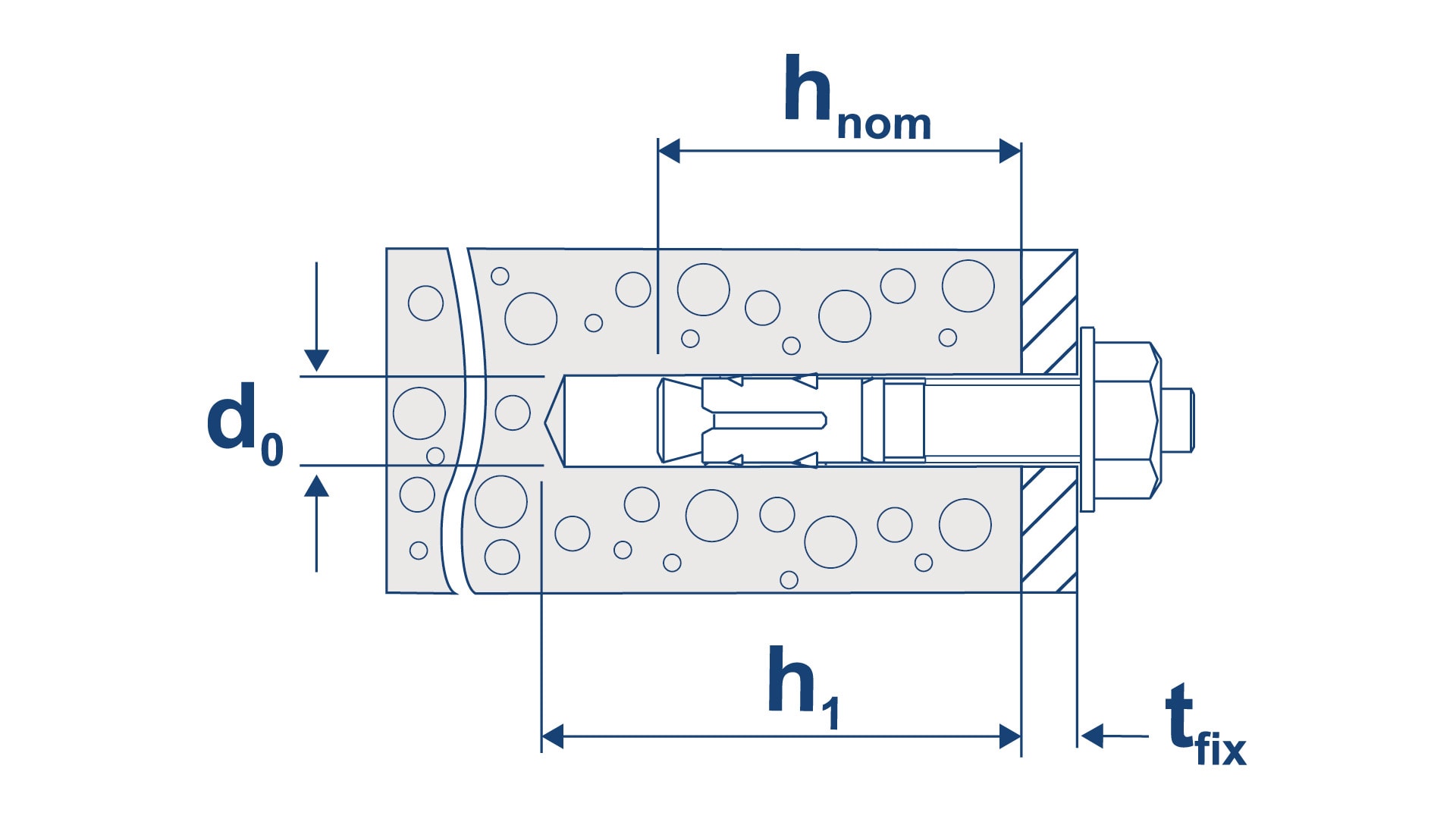

Tärkeimmät kiinnikkeen asennukseen vaikuttavat tekniset mitat

t_fix = kiinnitettävän kappaleen paksuus
h_nom = kiinnikkeen min. asennussyvyys
h₁ = vaadittu porareijän syvyys
d₀ = vadittu porareijän halkaisija

Perussääntö porauksiin: Kiinnikkeen minimi asennussyvyys h_nom + 10 mm
Muista kuormituksissa! 1 kN = 100 kg

Seinäkiinnitykset yhdellä silmäyksellä

KIINNIKE	ERITYISPIIRTEET	UMPISEINÄT	LEVYT	ONTELOT
KLA	Pikakiinnike kipsilevylle, itseporautuva		x
KLA M	Palonkestävä KLA myös EK-kipsilevylle		x
OLA	Huoleton ratkaisu levyille ja umpiseinälle! Levyn paksuus ≥12mm	x	x
MOLA	Kokometallinen Molly levyille		x
TOLA	Metalliankkuri levyille ja ontelokiinnityksiin(10-70mm)		x	x
NAT	Nailontulppa betonille, kivelle ja umpitiilelle	x
YLT	Yleistulppa, kiristyy pitäväksi rusetiksi	x	x	x

Kiinnittäminen huokoisiin materiaaleihin

TUOTE	VINKKEJÄ
KBRM kevytbetoniruuvi	Asennetaan kuten tavallinen puuruuvi, T30 vääntiö, ruuvin halkaisija 8mm. Myös ulkokäyttöön.
KBT, KBTM kevytbetonitulppa	Esiporaus, tulpan asennus esim. kuusiokoloavaimella. KBT: yleis-, puu- ja koneruuvit, kierretangot. KBTM: koneruuvit, kierretongot.
S-UF, S-UP karmitulppa	Ovet, ikkunat, listat, koolaukset, kalusteet jne. Esiporaus, asennus lyömällä sisään, kiristys ruuvaamalla. Myös mekaanisesti sinkityllä ja A2 -ruuvilla
NAT L pitkä nailontulppa	Kaksi tulppakokoa pitkällä laajenemisosalla. Käytä yleis- ja puuruuvien kanssa. Karmikiinnitykset: SKRH säätökarmiruuvi + NAT L.
ITH P injektiomassa	Kierretangot, tartunnat, pultit ja raudoitukset. Säästä massaa, käytä ontelovaippoja IOV/OIV-M!

NG-nailontulppien ruuvinvalinta:

Tulpan pituus L + kiinnitettävän kappaleen paksuus t_fix + 5 mm

Vältä tulppien ylikiertyminen harkoissa. Kiristä loppuun käsin tai käytä porakoneen momenttia!

Kiinnostuitko? Tilaa Rakentaja.fi-uutiskirje:

Aiheeseen liittyvää

Talo

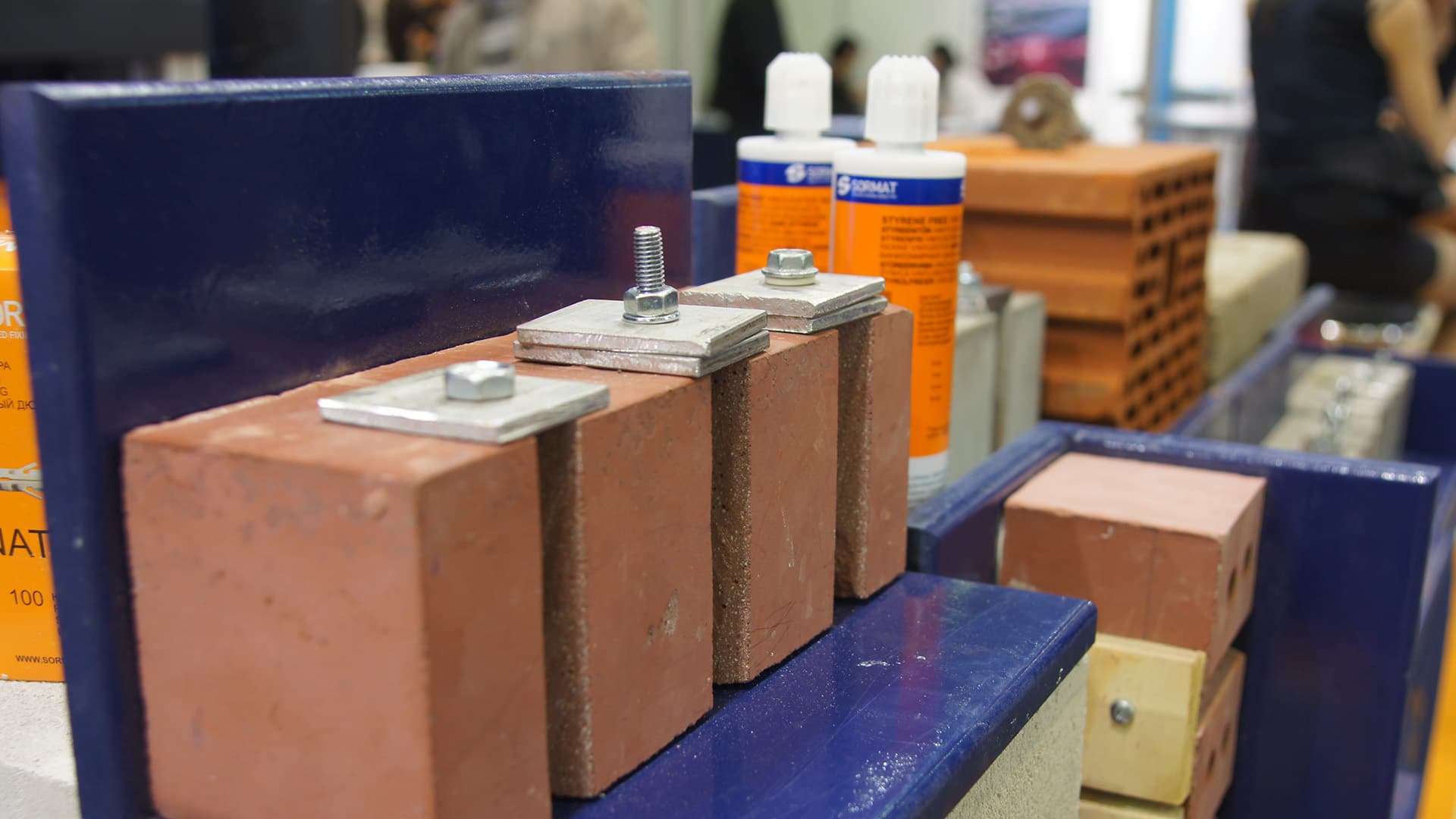

Kiinnitystarvikkeet turvalliseen rakentamiseen

Rakentaminen perustuu eri materiaaleista koostuvien osien kiinnittämiseen. Turvallinen kiinnittäminen alkaa alustana toimivalle rakennusmateriaalille soveltuvan kiinnikkeen valinnalla.

Sisustus

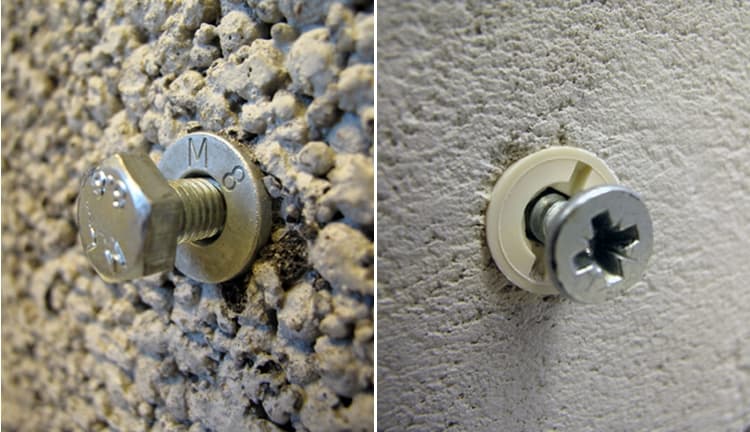

Luotettavilla kiinnitystarvikkeilla rakennat turvallisesti

Luotettava kiinnitys saavutetaan valitsemalla rakennusmateriaaliin ja käyttötarkoitukseen parhaiten soveltuva kiinnike. Oikean kiinnitystarvikkeen lisäksi rakenteen kestävyyteen ja lujuuteen vaikuttaa myös oikea asennustapa.

Talo

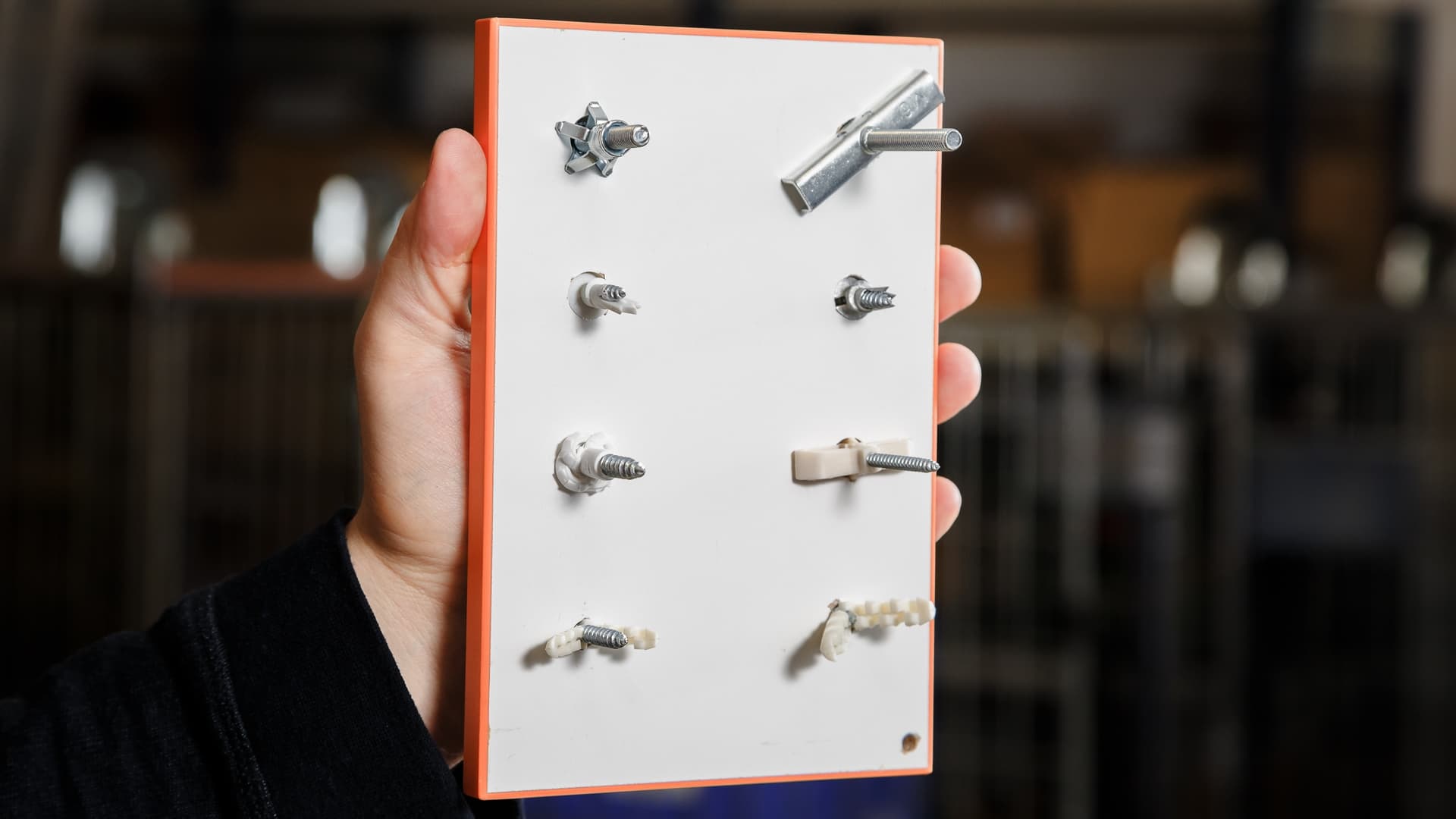

Kevyet kiinnitykset rakennuslevyihin
