Näin päivität ilmanvaihdon – viisi erilaista asuntoa eri aikakausilta
Esimerkit rintamamiestalosta lomamökkiin
Vanhan talon ilmanvaihdon päivittäminen suunnitellaan aina kohteen rakenteiden, kanavointimahdollisuuksien ja käyttötarpeen mukaan. Matalaullakkoisen omakotitalon ilmanvaihto korjaantuu helposti Vallox BlueSkyn pienikokoisella ja taipuisalla ilmanjakojärjestelmällä.
Ilmanvaihdon päivittäminen on olennainen osa rakennuksen energiatehokkuuden parantamista. Perinteisesti jopa 20–40 % kodin lämmitysenergiasta voi haihtua ilmanvaihdon kautta, mikä tekee tehokkaasta ilmanvaihtojärjestelmästä keskeisen osan matalaenergiarakentamista.
Kun lämmitysjärjestelmää saneerataan, lisäeristystä tehdään tai ikkunoita uusitaan, on tärkeää varmistaa, että myös ilmanvaihtojärjestelmä tukee näitä energiansäästötavoitteita. Ilmanvaihdon modernisointi voi vähentää energiankulutusta sekä parantaa sisäilman laatua ja asumismukavuutta.
Viisi erilaista kohdetta näyttää, kuinka ilmanvaihtoa voidaan päivittää eri aikakausien taloissa ja vapaa-ajan asunnoissa. Ratkaisu riippuu muun muassa ullakkotilasta, vanhasta kanavistosta, rakennuksen tiiviydestä, koneen sijoituspaikasta ja siitä, käytetäänkö rakennusta ympärivuotisesti.

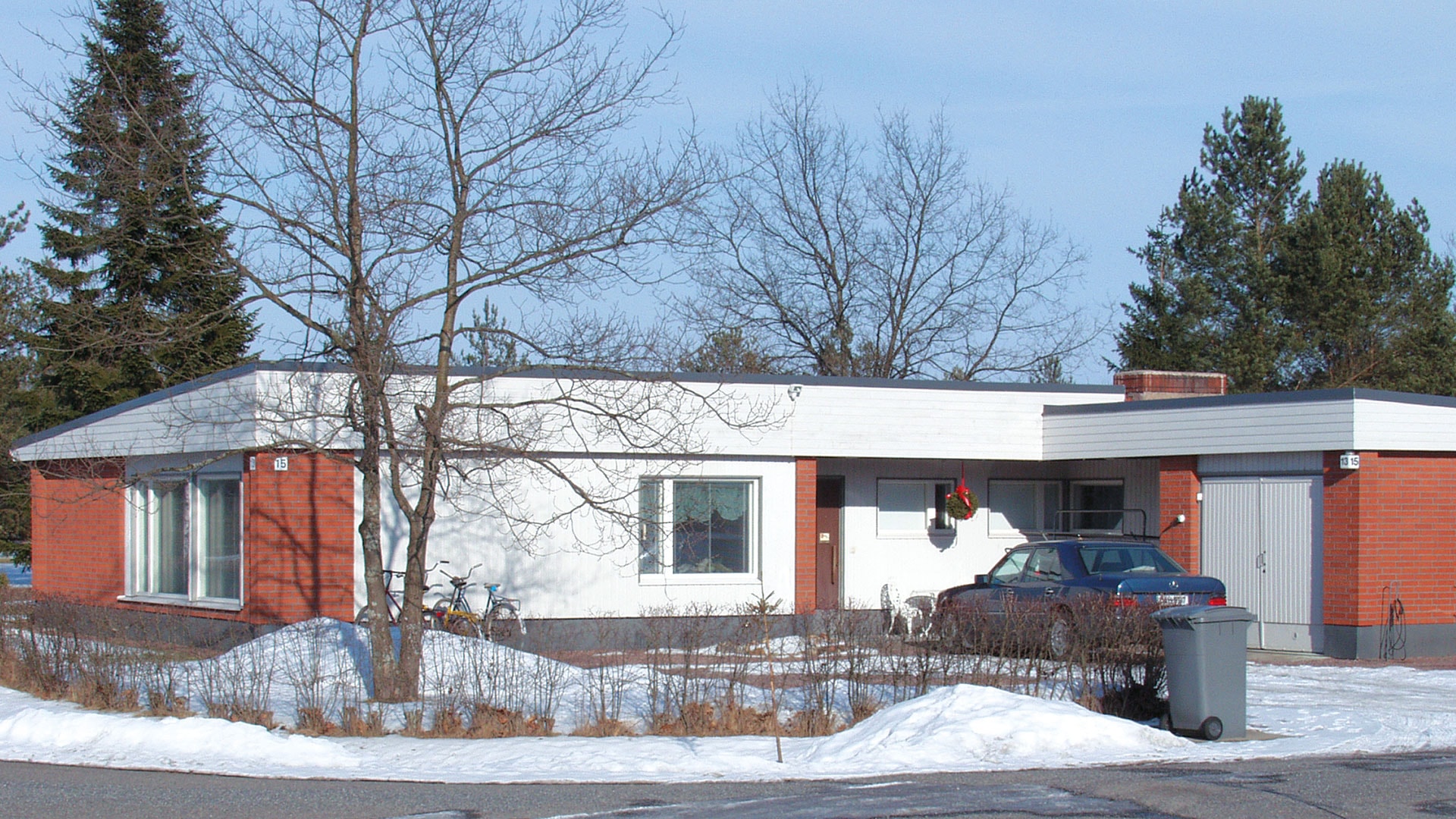

1. Matalaullakkoisen omakotitalon ilmanvaihto
Talossa aikaisemmin ollut painovoimainen ilmanvaihto saneerattiin nykyaikaiseksi matalaenergiailmanvaihdoksi. Matala ullakkotila ei mahdollistanut ilmanvaihtokanavien asentamista perinteisellä tavalla.
Kohteessa käytettiin Vallox BlueSky -ilmanjakojärjestelmää, joka perustuu pienikokoiseen ja taipuisaan ilmanvaihtokanavaan. Kanavat asennettiin pääosin eteistilan seinille, koteloitiin ja koteloiden alapintaan asennettiin halogeenivalaistus. Kanavien asennus sisätiloihin poisti myös kanavien lämpöeristämisen tarpeen. Kanavat koteloitiin ja koteloiden alapintaan asennettiin halogeenivalaistus. Kanavien asennus sisätiloihin poisti myös kanavien lämpöeristämisen tarpeen.
Ilmanvaihtokoneeksi valittiin Vallox 90 SE, joka asennettiin pukuhuoneeseen saunatilojen läheisyyteen. Kone on varustettu elektronisella Vallox Digit SED -ohjausjärjestelmällä, joka mahdollistaa automaattisen, ilman kosteuspitoisuuteen perustuvan ilmanvaihdon tehon säädön.
2. Ilmanvaihtokoneen modernisointi öljylämmitystaloon
Valloxin toimittama Ilmava-ilmanvaihtojärjestelmä oli aikanaan alansa huipputekniikkaa. Kahdessakymmenessä vuodessa tekniset järjestelmät ja asumiselle asetetut vaatimukset ovat muuttuneet, joten ilmanvaihtojärjestelmän päivityksellä parannetaan asumisen energiatehokkuutta ja mukavuutta.
Talossa oli Vallox Ilmava 100 -ilmanvaihtokone. Vanha Ilmava-ilmanvaihtokonemalli syntyi 1980-luvun puolivälissä aikana, jolloin lämmöntalteenotolla varustettu tulo-poistoilmanvaihto yleistyi omakotirakentamisessa. Malli oli erittäin suosittu ja luotettava. Vanhoja Ilmava-koneita on toiminnassa kymmeniä tuhansia. Silti uusi tekniikka tarjoaa ominaisuuksia, joita parikymmentä vuotta sitten ei ollut saatavilla.
Koneen uusiminen parantaa merkittävästi energiatehokkuutta – talo siirtyy käytännössä uuteen energiatehokkuusluokkaan. Valloxin uudet ilmanvaihtokoneet ovat matalaenergiailmanvaihtokoneita, joiden lämmöntalteenoton hyötysuhde on yli 80 prosenttia. Vanhassa Ilmavassa päästiin 50–60 %:n hyötysuhteeseen. Koneissa on integroidut tasavirtapuhaltimet, jotka kuluttavat sähköä jopa puolta vähemmän kuin perinteiset vaihtovirtapuhaltimet.

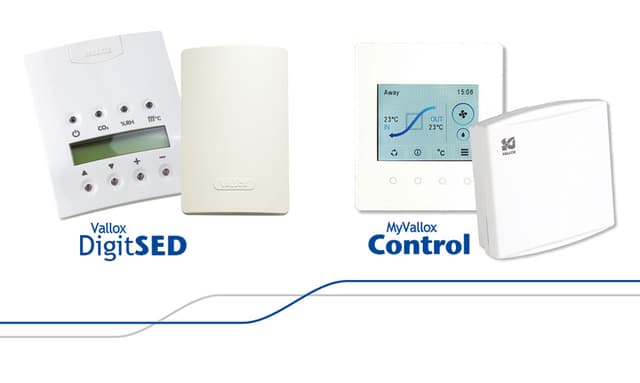

Vallox 145 SE -ilmanvaihtokone oli TM Rakennusmaailman testivoittaja ja sai VTT:ltä A+ luokan sertifikaatin. Sen 8-portainen Digit SED -ohjaus mahdollistaa ilmanvaihdon automaattisen ohjauksen: pesutiloihin asennettava kosteusanturi (lisävaruste) tehostaa ilmanvaihtoa suihkun jälkeen ja hiilidioksidianturi (lisävaruste) säätää ilmanvaihtoa tilassa olevan ihmismäärän mukaan.

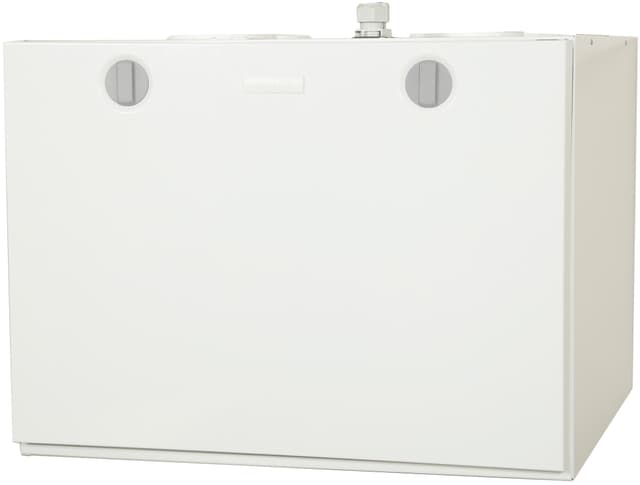

Vallox 121 SE on matalaenergiailmanvaihtokone, joka sopii ilman kanaviston muutostöitä takavuosien yleisimmän omakotitalojen ilmanvaihtokoneen, MUH-Ilmavan tilalle. Kanavayhteet (6 kpl) ovat samat kuin vuosina 1983–2004 valmistetuissa Ilmava/Vallox 100- ja 120-ilmanvaihtokoneissa.
Koneen uusiminen parantaa merkittävästi energiatehokkuutta – talo siirtyy käytännössä uuteen energiatehokkuusluokkaan. Vallox 150 Effect SE -ilmanvaihtokone on matalaenergiailmanvaihtokone, jonka lämmön talteenoton hyötysuhde on yli 80 prosenttia. Vanhassa Ilmavassa päästiin 50–60 %:n hyötysuhteeseen. Koneessa on integroidut tasavirtapuhaltimet, jotka kuluttavat sähköä jopa puolta vähemmän kuin perinteiset vaihtovirtapuhaltimet.

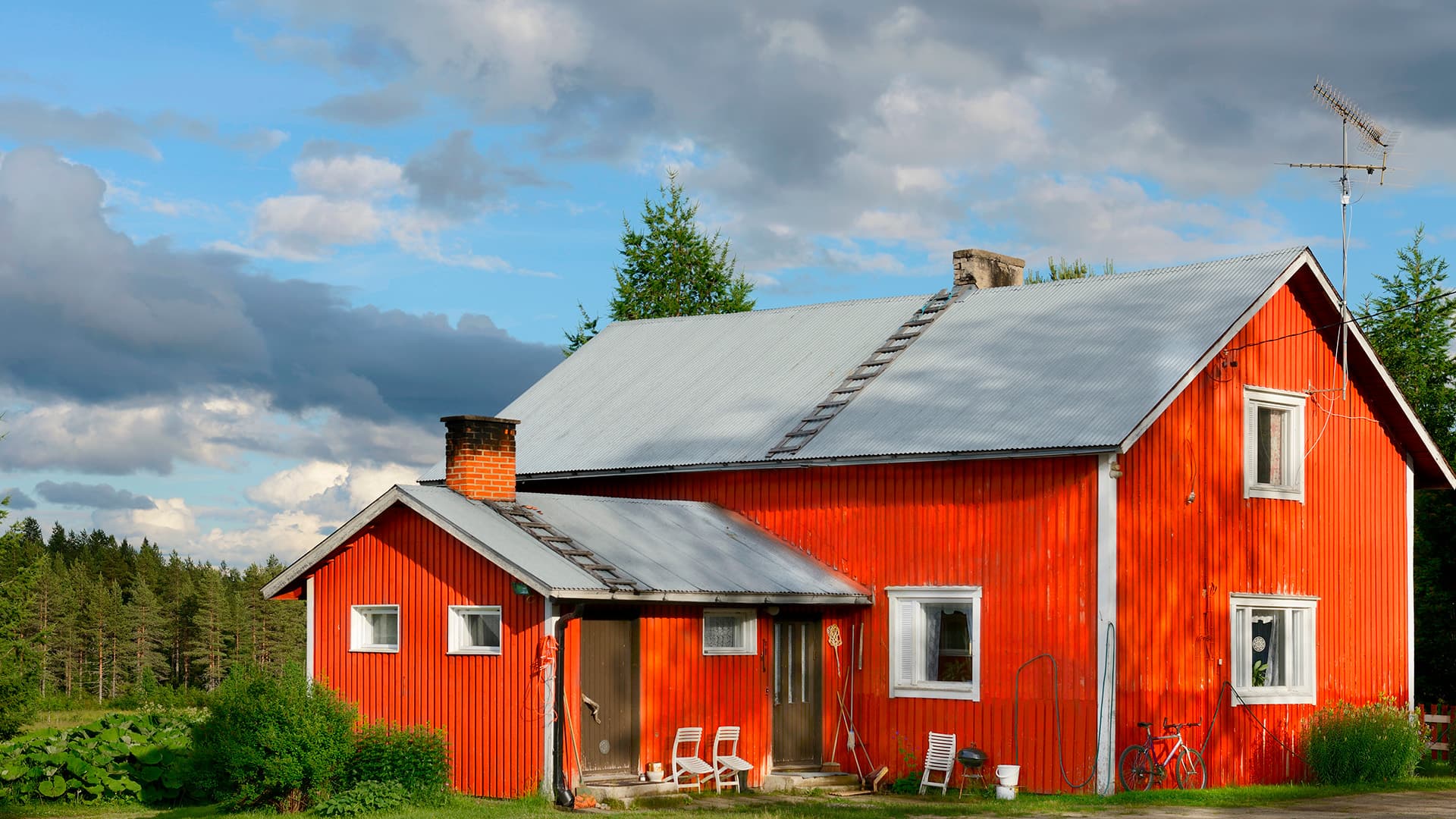

3. 1950-luvun rintamamiestalon ilmanvaihtosaneeraus
Talon ikkunat, ulko-ovet, keittiö ja saunaosasto uusittiin. Kellarin tilalle rakennettiin yhdistetty takkahuone ja kuntoilutila.
Koska peruskorjauksen jälkeen rakennuksen tiiviys parani oleellisesti, painovoimainen ilmanvaihtojärjestelmä vaihdettiin koneelliseen tulo-poistojärjestelmään.
Poikittaiset ilmanvaihtokanavoinnit tehtiin lähes kokonaan kellaritilassa ja asuintiloihin tarvittiin pystynousujen lisäksi vain muutama lyhyt vaakakanava, jotka oli helppo koteloida näkymättömiin. Jäteilman ulospuhallus tapahtuu kellarin seinän kautta ulos.
Ilmanvaihtokoneeksi valittiin Vallox Digit 2 SE, joka asennettiin kellariin saunatilojen läheisyyteen. Kone on varustettu elektronisella V Vallox Digit SED -ohjausjärjestelmällä, joka mahdollistaa automaattisen, ilman kosteuspitoisuuteen perustuvan ilmanvaihdon tehon säädön
4. Talviasuttavan loma-asunnon ilmanvaihto
Talviasuttavan lomamökin laajennus vaatii myös ilmanvaihdon päivittämisen nykymääräysten mukaiseksi.
Vallox BlueSky -ilmanjakojärjestelmä, joka perustuu pienikokoiseen taipuisaan ilmanvaihtokanavaan, voidaan asentaa sisätiloihin esimerkiksi eteistilan kattoon ja ilman puhallus huonetiloihin toteuttaa seinäpuhalluksena. Kanavien asennus sisätiloihin poistaa myös kanavien lämpöeristämisen tarpeen.
Vallox TSK Multi -ilmanvaihtokone mahtuu pienen korkeutensa ansiosta esimerkiksi alaslaskuun. Kanavalähdöt voidaan vaihtoehtoisesti toteuttaa joko koneen sivusta tai takaa. Kone on matalaenergiailmanvaihtokone – lämmöntalteenoton hyötysuhde on yli 80 prosenttia ja puhaltimet ovat integroidut tasavirtapuhaltimet, joiden virrankulutus on merkittävän alhainen.
5. Loma-asunnon ilmanvaihtosaneeraus
Lomamökin muuttaminen talviasuttavaksi edellyttää usein myös ilmanvaihtosaneerausta.

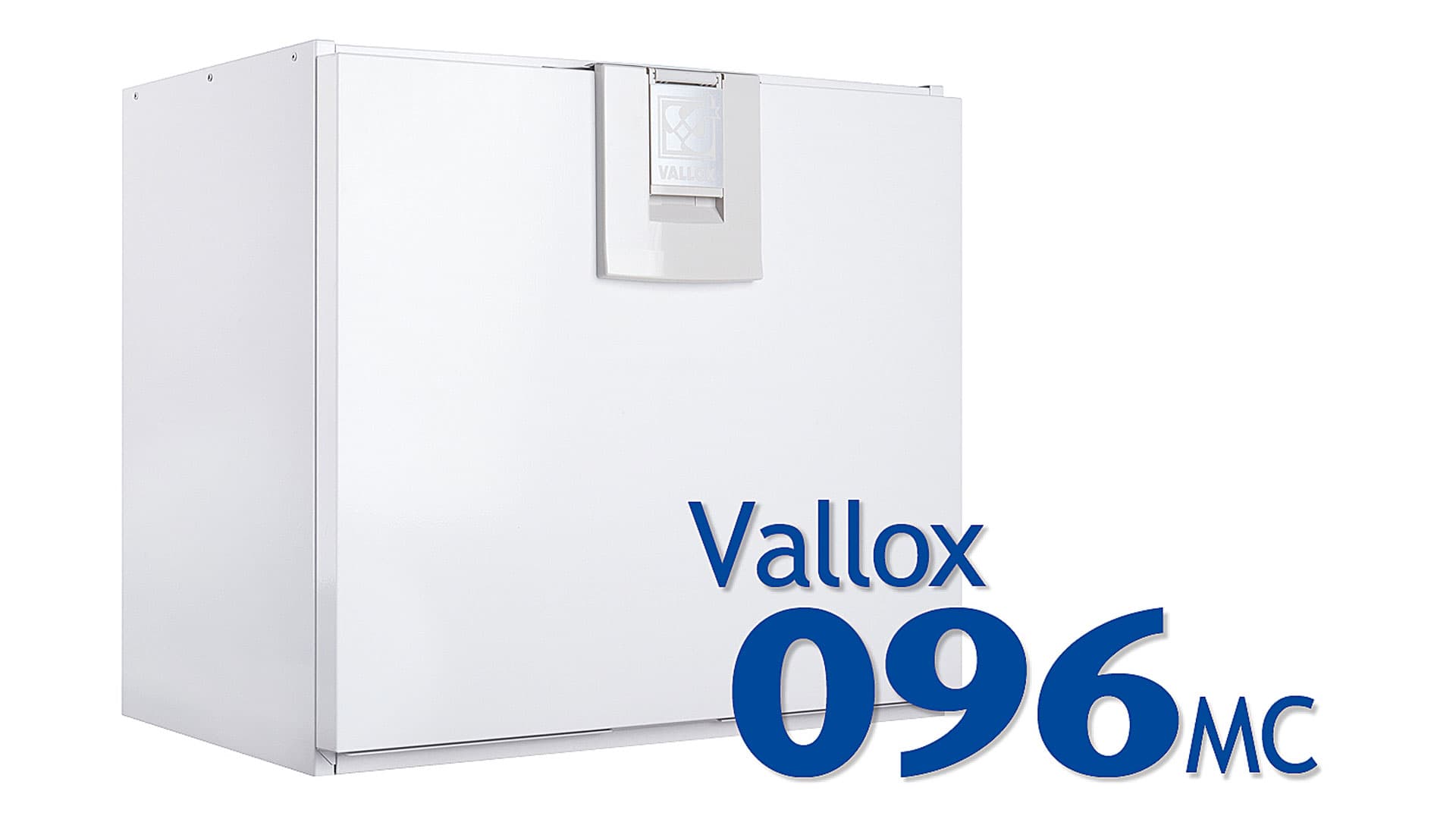

Vallox 096 MC on pienen asunnon ja vapaa-ajan asunnon ilmanvaihtokone. Puhaltimen 4-portainen nopeudensäätö voidaan toteuttaa Simple Control -kytkimellä tai PTXPA MC -liesikuvusta. Molemmat ovat lisävarusteita. Uusi, tarpeenmukainen MC-sulatusautomatiikka mahdollistaa jatkuvan ilmanvaihdon kovillakin pakkasilla.
Saunan ja muiden kosteiden tilojen ilmanvaihto hoituu energiataloudellisesti koneessa olevan hyvän lämmöntalteenoton ansiosta.
Vanhan talon tai loma-asunnon ilmanvaihdon päivitys alkaa aina kohteen nykytilanteesta. On eri asia uusia pelkkä ilmanvaihtokone, toteuttaa kanavointi matalaan ullakkotilaan, päivittää rintamamiestalon painovoimainen ilmanvaihto tai suunnitella talviasuttavan mökin ilmanvaihto. Ratkaisu valitaan rakennuksen, kanaviston, käyttötavan ja mitoituksen mukaan.
