Näppärä päivitys 70-luvun taloon – uusi ilmanvaihtokone pienensi lämmityskuluja

Erik RahialaKaupallinen yhteistyöVallox Oy logoVallox Oy
Päivitetty 13.05.2025
Vanha ilmalämmitys vaihdettiin uuteen-VALLOX 1920x1080

1978 rakennettuun taloon vaihdettiin Vallox Aito Kotilämpö vanhan Kotilämmön tilalle.

1970-luvulla ilmalämmitysjärjestelmään kuului aikanaan edistyksellinen ilmanvaihtoyksikkö, jossa oli lämmön talteenotto. Ulkoa tuleva raitis ilma lämmitettiin märkätiloista poistettavalla lämpimällä ilmalla, ja se jaettiin kiertoilman mukana koko asuntoon. Kun ilmanvaihtoa pidettiin päällä, tiiviisti rakennettu ilmalämmitystalo oli tunnettu raikkaasta sisäilmastaan.

Ilmalämmitys on yksi tapa lämmittää kotia, ja se on ollut erityisen yleinen 1970-luvun omakotitaloissa. Monessa tällaisessa talossa on käytössä Valmetin Kotilämpö-järjestelmä. Järjestelmä toimii siten, että ilmalämmityskoneessa oleva nestepatteri lämmittää laitteen läheisyydestä otetun ilman, joka puhalletaan huoneisiin yleensä ikkunoiden alla olevien säleikköjen kautta.

Talo päivittyy, vaikka vuodet vierivät

Vuosien mittaan vuonna 1978 valmistuneeseen omakotitaloon on tehty useita remontteja, jotka ovat tuoneet talon ilmettä ja tekniikkaa ajanmukaisemmalle tasolle. Öljylämmitys on korvattu kaukolämmöllä, ja samassa yhteydessä uusittiin myös Valmet Kotilämpö C-1000 -ilmalämmitysjärjestelmä. Alkuperäinen laite toimi jatkuvassa alipaineessa ja otti raitista ilmaa ilman omaa puhallinta kiertoilman joukkoon.

Vanha Kotilämpö korvattiin Vallox Aito Kotilämpö -koneella, joka parantaa energiatehokkuutta ja pienentää lämmityslaskua.

Kanavien kunnon tutkiminen ja vanhan koneen purku

Ilmalämmityskanavien kunto tutkittiin kuvaamalla. Talon kanavat olivat hyvässä kunnossa eivätkä vaatineet puhdistusta säännöllisen suodattimen vaihdon ansiosta.
Vanha ilmalämmityskone kytkettiin irti sähköistä, vesiliitännät irrotettiin ja putket tyhjennettiin vesi-imulla.

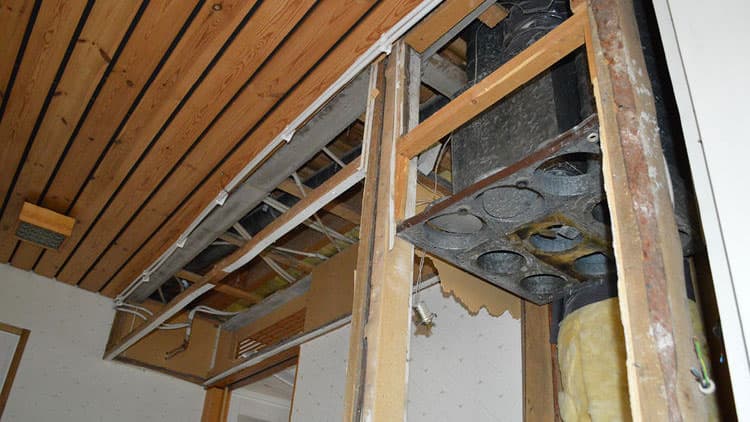

Katon rajassa ollut kotelo, josta vanha kone otti kiertoilman, poistettiin, koska se keräsi pölyä. Uudessa ratkaisussa kiertoilma otetaan suoraan koneen päältä.

Muuten vanhan koneen jakolaatikko puhdistettiin ja tiiviys tarkistettiin. Jotta ääniä kulkeutuisi mahdollisimman vähän muihin tiloihin, jakolaatikon pohjalle laitettiin ääntä vaimentavaa materiaalia.

Päivässä vanha Valmet oli kannettu ulos.

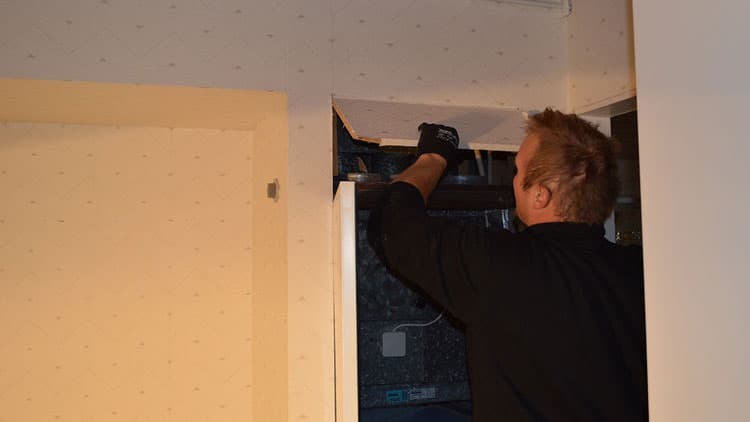

<p data-block-key="cz69f">Vanha Valmet Kotilämpö kytkettiin irti päivässä.</p>
Vanha Valmet Kotilämpö kytkettiin irti päivässä.
<p data-block-key="8smzx">Uusi Vallox Aito Kotilämpö sopi vanhan paikalle.</p>
Uusi Vallox Aito Kotilämpö sopi vanhan paikalle.

Kondenssivesi otettava huomioon

Koska ilmalämmityskoneelle tulevat vesiputket oli uusittava lämmönjakohuoneesta asti, vedettiin kondenssivesiputki koneelta lämmönjakohuoneeseen. Uusi ilmalämmityslaite on niin tehokas, että kondenssivettä syntyy. Kondenssivesi saadaan ilmanvaihto-osan pohjalta keruusäilöön kondenssivesipumpulla.

Kondenssivesi valuu ilmanvaihto-osasta kondenssivesipumpun keruusäiliöön, josta se pumpataan lämmönjakohuoneen lattiakaivoon.

Koska putkiremontti tehtiin samalla kuin ilmanvaihtoremontti, saatiin kondenssivesiputki putkien kanssa samaan koteloon katon ylärajaan.

Kanavien eristys ja ilmanvaihdon suuntaus

Ilmanvaihtokanavien eristystä ei juuri oltu aiemmin tehty. Nyt ulkoilma- sekä jäteilmakanava saivat koko matkaltaan 19 mm umpisolueristeen ympärilleen. Energiakriisin yhteydessä muotiin tullut energiapelti purettiin (ulkoilma voitiin ottaa joko suoraan ulkoa tai pölyiseltä ullakolta). Ulkoilma tulee sisälle nyt pohjoisen puoleisesta päädystä ja jäteilma johdetaan ulos eteläpäädystä Valloxin Out/In-seinäpuhalluslaitteella.

Uuden Vallox-laitteen asennus

Toisena asennuspäivänä uusi ilmalämmityslaite saatiin paikalleen. Uusi laite sopi vanhan paikalle suoraan. Koneen sivusta kytkettiin lämmityspatteri putkien jäädessä koneen ympärille rakennetun uuden kotelon sisälle piiloon. Myös kanavien järjestys ja kytkentä onnistuivat tässä vaihtotapauksessa koneen yläkertaan ulottuvan railon ansiosta.

Kiertoilmakanava on tärkein kanava ja se sijaitsee Vallox Aito Kotilämpö -koneen etureunassa. IV-urakoitsija teki ilmalämmityslaitteen päällä olevaan kiertoilmayhteeseen sopivan kanttikanavan ja koneen oven päälle säleikön paikan. Säleikön on oltava riittävän väljä ja ohuilla säleillä varustettu, ettei säleikkö suhise ilman vaihtuessa.

Pari pistorasiaa piti sähkömiehen käydä asentamassa itse laitetta, kondenssivesipumppua ja ylimääräistä reititintä varten. Kone on mahdollista kytkeä MyVallox Cloud-pilvipalveluun.

Ilmanvaihdon MyVallox-ohjain sekä kiertoilmapuhaltimen säädin ovat seinän vieressä sopivalla korkeudella. Vallox Aito Kotilämmön sisäänrakennettu kosteusanturi ei vaadi kaapelointia pesuhuoneeseen.

Erillistä takkakytkintä ei katsottu tarpeelliseksi, koska takan kanssa ei ole ollut ongelmia. Valmista pintaa tehdessä on muistettava, että pumpulle ja sähkökytkentärasialle on päästävä myöhemminkin. Samoin huollolle on jätettävä tilaa.

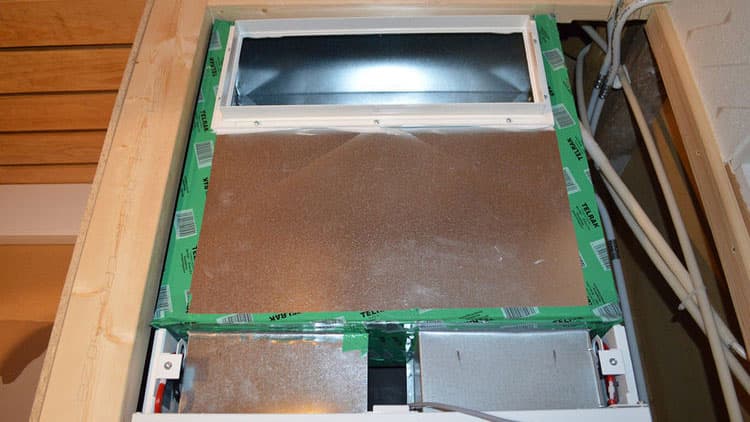

<p data-block-key="rrgna">Uusi kiertoilmalaatikko</p>
Uusi kiertoilmalaatikko

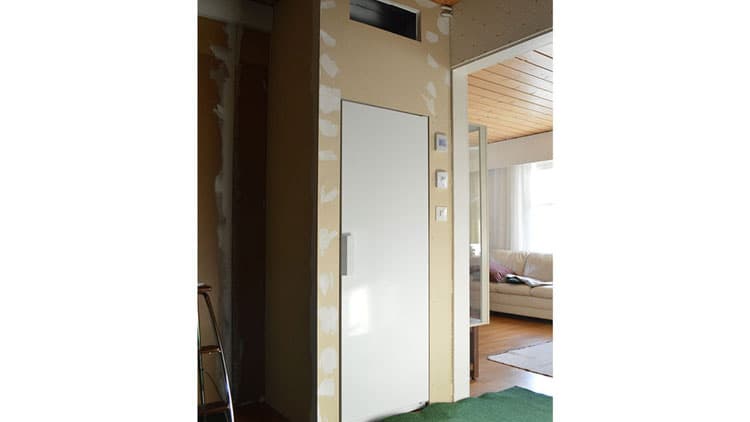

<p data-block-key="j6s64">Uusi Vallox Aito Kotilämpö -kone paikallaan.</p>
Uusi Vallox Aito Kotilämpö -kone paikallaan.

Liesikupu liesituulettimeksi

Talossa oli ajan rakennusaikojen hengen mukaan liesikupu yhdistetty ilmalämmityskoneeseen. Kärynpoisto haluttiin kuntoon ja uusi Vallox Capto -liesituuletin asennettiin keittiöön. Liesituulettimelta kanava johtaa suoraan vesikatolle ja vanhaan kanavaan yhdistettiin keittiön katon poistoventtiili.

Sähkötyöt ja säätö

Ilmavirrat säädetään paine-eromittarilla sekä sähköasentajan yleismittarilla. Kiertoilmapuhallin säädettiin ensin Vallox Simple Control -ohjaimen avulla. Tämän jälkeen oli vuorossa ilmanvaihto-osan säätö. Ilmavirrat säädettiin tämän päivän normien mukaisiksi kotona- ja Tehostusarvoille.

Käytön helppous

MyVallox Control -ohjain palvelee hyvin eteisessä. Ohjaimesta valitaan asunnon tila: Kotona, Poissa tai Tehostus. Poissa-tilaan voi asentaa automaattisen lämpötilan pudotuksen. Sisälämpötilan ohjaus tapahtuu samalta ohjaimelta – tasaiseen sisälämpötilaan vaikuttaa kuitenkin ulkoilman lämpötilan mukaan säätyvä kiertoveden lämpötila.

Sisäänrakennettu kosteusanturi tehostaa ilmanvaihtoa suihkutilojen käytön aikana. Lto:n ohitus on kesällä automaattinen. Huoltomuistutin muistuttaa suodattimen vaihdosta. Koneen ohjaus ja valvonta onnistuu älypuhelimenkin avulla. Näitä ominaisuuksia ei vanhassa Valmet Kotilämmössä ollut.
