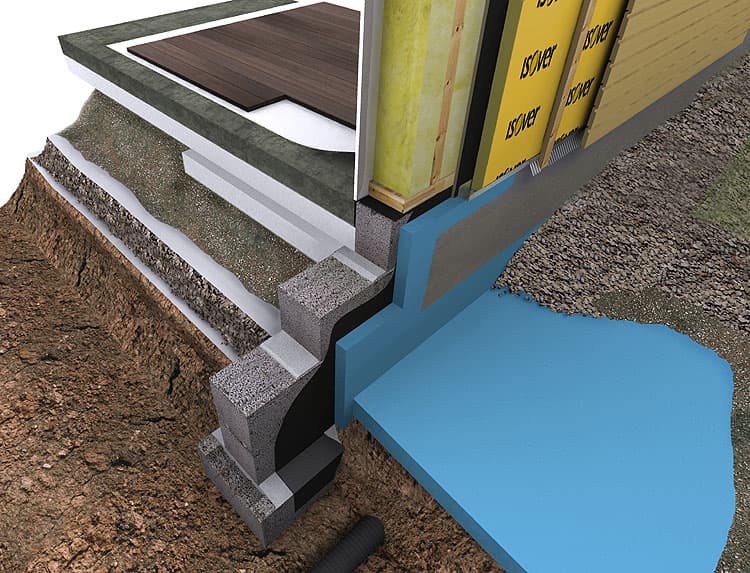

Alapohjan eristys ja routaeristys voidaan toteuttaa STYROFOAM-leyillä.

Alapohjan sekä alapohjan ja seinän liitoksen oikea eristys on tärkeää asumismukavuuden ja sisäilman laadun kannalta. Lämmin lattia on asuinviihtyvyyden kannalta tärkeä, koska lattian pinnan lämpötila tuntuu sen päällä käveltäessä. Routaeristys puolestaan suojaa rakenteita maan routimiselta.

Saint-Gobain Rakennustuotteet Oy:n tuotevalikoimaa täydentävät välitettävät Styrofoam siniset eristeet, joita käytetään perustusten ja käännettyjen kattojen lämmöneristämiseen sekä teiden ja maarakenteiden routasuojaukseen.

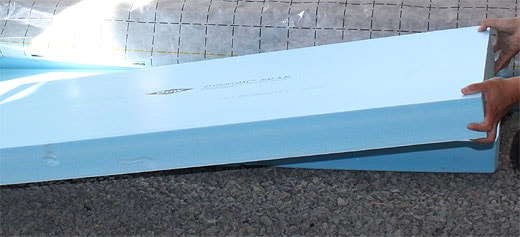

Styrofoam-eristelevyt ovat suulakepuristettuja polystyreeni-solumuovieristyslevyjä, joissa on tasalaatuiset, ilmatäytteiset umpisolut. Solurakenteensa ansiosta eristyslevyt kestävät hyvin kosteutta ja eristävät tehokkaasti lämpöä. Styrofoam-levyt eivät maadu eivätkä toimi sienten, mikro-organismien tai tuholaisten kasvualustana. Tiivisrakenteisella eristyslevyillä on suuri puristuslujuus eivätkä ne murene työstettäessä.

Tutustu tarkemmin alapohjan eristys ja routaeristys -tuotteisiin

Info

Alapohjan eristys ja routaeristys STYROFOAMilla

hyvät lämmöneristävyys, joka säilyy olosuhteista riippumatta
huippuluokan kuormituksen kesto
umpisoluinen tiivis rakenne
pitkä käyttökokemus

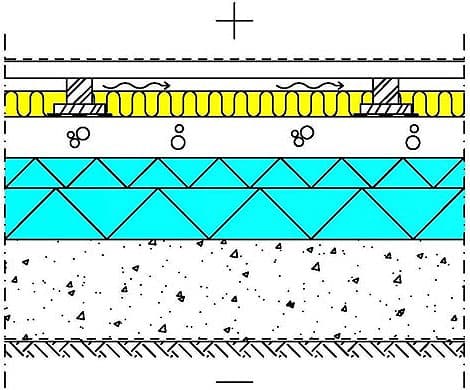

Maanvaraisen alapohjan eristys ja rakenne

Rakenne ylhäältä alas:

Pintamateriaali- ja/tai -käsittely (hengittävä) huoneselityksen mukaan
Lattialaudoitus, ponttilauta 33x95
llmarako, yhdistetään jalkalistan kautta huonetilaan
Lämmöneriste ISOVER KL-33 50mm ja koolaus 50x50 k600 + aluslauta 25x100
Paikalla valettu teräsbetonilaatta rakennesuunnitelmien mukaan
Lämmöneriste STYROFOAM 300 SL-A-N
Koneellisesti tiivistetty kapillaarisen vedennousun katkaiseva kerros
Kuitukangas (tarvittaessa)
Perusmaa
Kaivurajojen kallistus salaojiin 1:100

Alapohjan eristys ja rakenneleikkaus

Rakennekirjastossa

alapohjan eristys ja muita rakenneratkaisuja

Määräykset - alapohjan eristys ja routaeristys

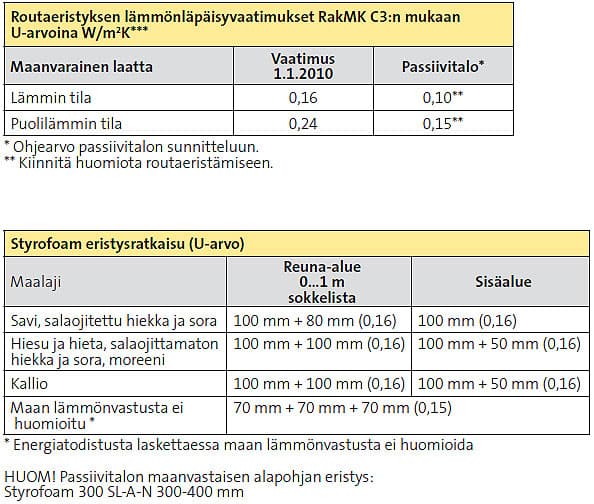

Suomen rakentamismääräyskokoelma asettaa vaatimuksia, kuinka alapohjan eristys ja routaeristys tulee toteuttaa.

Routaeristys ja asennus

Salaojaputken asennuksen jälkeen peitä putkisalaojasoralla tai sepelillä, väh. 200 mm.
Tasoita ja tiivistä sora vähän perustuksesta poispäin viettäväksi.
Aseta eristelevy Styrofoam 300 SL-AN tiiviisti rakoja jättämättä. Eristeen paksuus Etelä-Suomessa on 50 mm kasvaen asteittain Pohjois- Suomeen 110 mm:iin asti. Eristeen leveys vastaavasti 1,2 m (Etelä- Suomi) ja 1,5 m (Pohjois-Suomi).
Koska routa ulkonurkissa tunkeutuu syvemmälle kuin seinälinjoilla, lisätään eristepaksuutta 40 % 1,5 m (Etelä-Suomi) - 2,0 m (Pohjois- Suomi) etäisyydelle nurkasta.
Täytä soralla tai hiekalla vähintään 300 mm.

Alapohjan eristys tulee asentaa riittävän paksuksi kerrokseksi. Routaeristys ulotetaan riittävälle etäisyydelle rakennuksen ulkopuolelle.

Kellarin lisäeristäminen

Vanhan eristämättömän kellarin eristäminen voidaan suorittaa ulkopuolisen lisäeristämisen (n. 100 mm) yhteydessä siten, että kellarin ulkoseinään laitetaan 2 x 50 mm Styrofoam routaeristelevyt.

Ennen eristelevyjen asentamista tulee huolehtia siitä että vanhaan rakenteeseen ei pääse nousemaan kosteutta. Betoniseinän alaosaan asennetaan tarvittaessa puuttuvat salaojat. Vanhan betoniseinän ulkopintaan asennetaan vedeneristeeksi TL2 kumibitumikermi. Tämän jälkeen voidaan kermin ulkopintaan asentaa Styrofoameristelevyt.

Huom! levyä ei saa kiinnittää sokkeliin mekaanisesti.

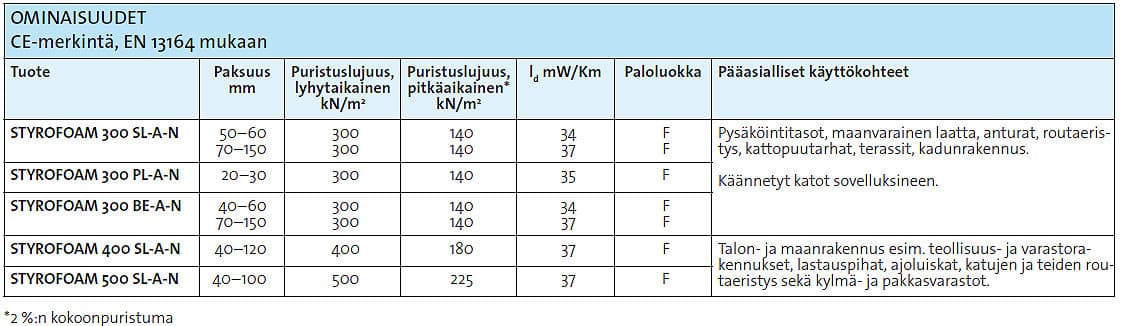

STYROFOAM-valintataulukko:

Klikkaa kuvaa suuremmaksi.
